Powermax125 Manual de servicio 808073

229

9 – Reemplazo de componentes de la fuente de energía

7. Conectar los terminales de cable a la parte de arriba del presostato (el cable azul lo más próximo al panel central).

8. Instalar el elemento filtrante, la tuerca de retención y el recipiente de filtro. Ver Instalar el elemento filtrante de gas

en la página 171.

9. Efectuar los siguientes procedimientos:

a. Ver Instalar el soporte de panel lateral en la página 179.

b. Ver Instalarle la cubierta a la fuente de energía en la página 176.

c. Volver a conectar la energía eléctrica y la alimentación de gas.

Reemplazar la válvula solenoide

Quitar la válvula solenoide

1. Efectuar los siguientes procedimientos:

a. Ver Desconectar la energía eléctrica y alimentación de gas en la página 170.

b. Ver Quitarle la cubierta a la fuente de energía en la página 176.

c. Ver Quitar el soporte de panel lateral en la página 178.

d. Ver Quitarle la cubierta protectora al ventilador en la página 220.

2. Desenchufar el conector J6 de la parte de atrás de la tarjeta de alimentación.

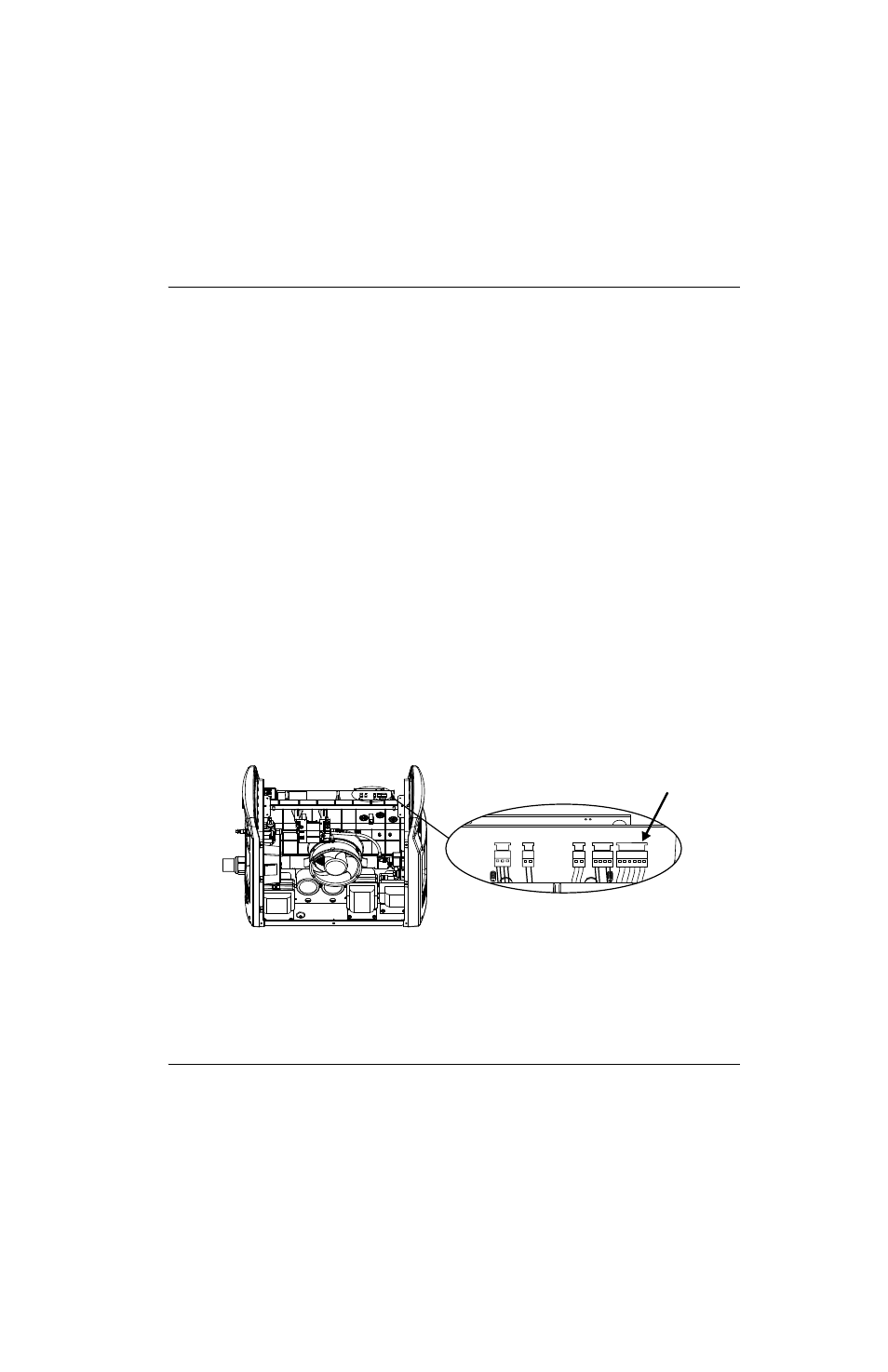

Figura 84

3. Halar los cables de alimentación de la válvula solenoide y el conector por el pasahilos izquierdo del lado del

ventilador de la fuente de energía. Ver

Figura 85 en la página 230.

4. Oprimir el anillo plástico del conector del transductor de presión y, sin soltarlo, sacarlo de la válvula solenoide.

Número juego

Descripción

228882

Juego: regulador/válvula solenoide Powermax105/125

J1

J2

J3

J5

J6

J1

J2

J3

J5

J6
