10 – Reemplazo de componentes de la antorcha

Reemplazar la camisa de montaje

Quitar la camisa de montaje

Para muchas reparaciones de la antorcha mecanizada se necesita quitar la camisa de montaje. Son varios los
procedimientos de esta sección que mencionan este método.

1. Poner la energía en OFF (O) (apagado) y desconectar la energía eléctrica y la alimentación de gas de la antorcha.

2. Quitar los consumibles.

3. Desenroscar la tuerca del pasacables y correrla para atrás, a lo largo de los cables y mangueras de la antorcha.

4. Desenroscar el pasacables del manguito de posicionamiento (antorcha de longitud total solamente) o adaptador

(mini antorcha solamente) y correr la tuerca hacia atrás, a lo largo de los cables y mangueras de la antorcha.
(Ver

Figura 143 en la página 289).

5. Desenroscar el manguito de posicionamiento (antorcha de longitud total solamente) o adaptador (mini antorcha

solamente) del acople.

6. Desenroscar el acople de la camisa de montaje.

7. Quitar los tornillos de la cara frontal de la camisa de montaje y ponerlos aparte.

8. Sacar la camisa de montaje del cuerpo de antorcha.

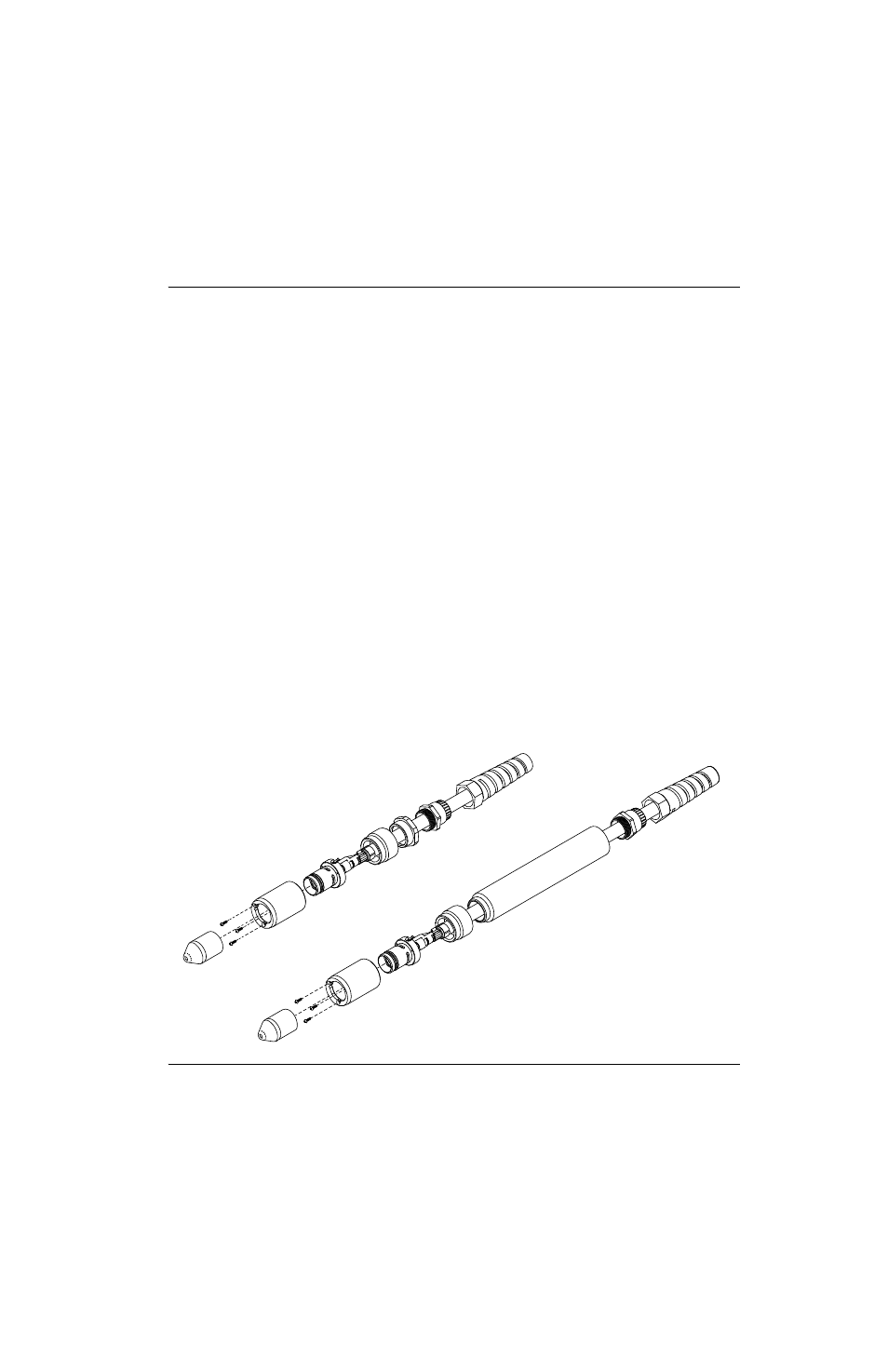

Figura 143

Juego

Descripción

428145

Juego: camisa de montaje antorcha mecanizada Duramax Hyamp 180°
