Powermax125 Manual de servicio 808073

159

8 – Localización de problemas y ensayos al sistema

En el caso de los códigos de falla operacional 0-40-2 y 0-40-3 o las fallas de tarjeta de alimentación
2-10-0 y 2-10-1

1. Quitarle el conector al sensor de temperatura del inversor que está arriba, en la parte de atrás de la tarjeta

de alimentación (J2).

2. Medir la resistencia entre los pines 1 y 3 del enchufe.

3. Si la resistencia no cae en el ±15% de 10 kΩ (a unos 25 °C), reemplazar el sensor de temperatura.

4. Si el valor es el debido, quitar la tarjeta DSP y medir la resistencia entre los pines 1 y 3 de la tarjeta de alimentación

con el sensor de temperatura desconectado. La resistencia deberá ser alrededor de 57,6 kΩ.

5. Si el valor es el debido, reemplazar la tarjeta DSP.

6. Si el valor no es el debido, reemplazar la tarjeta de alimentación.

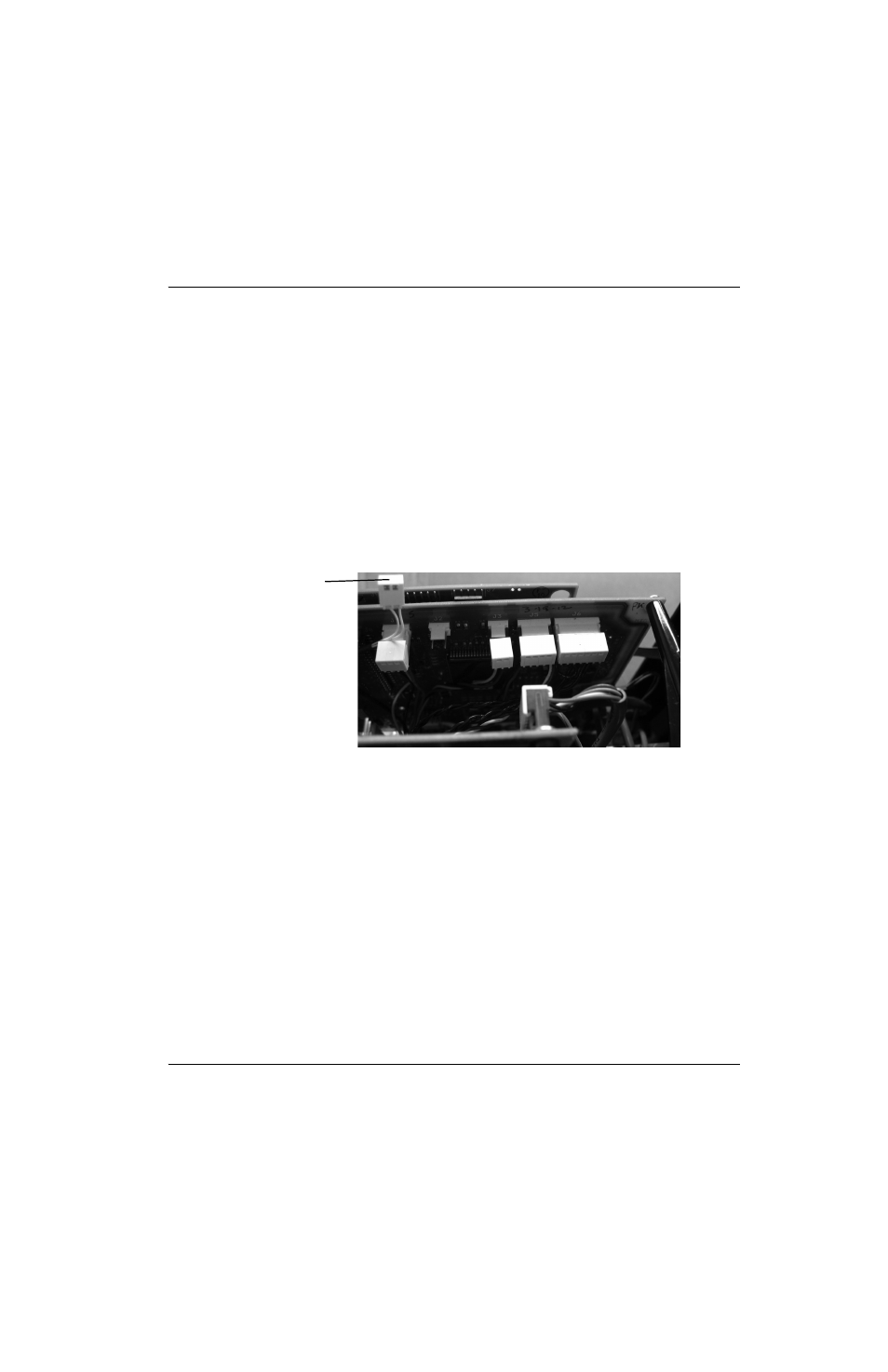

Figura 24

Conector sensor de temperatura

inversor (J2)
