Powermax125 Manual de servicio 808073

9 – Reemplazo de componentes de la fuente de energía

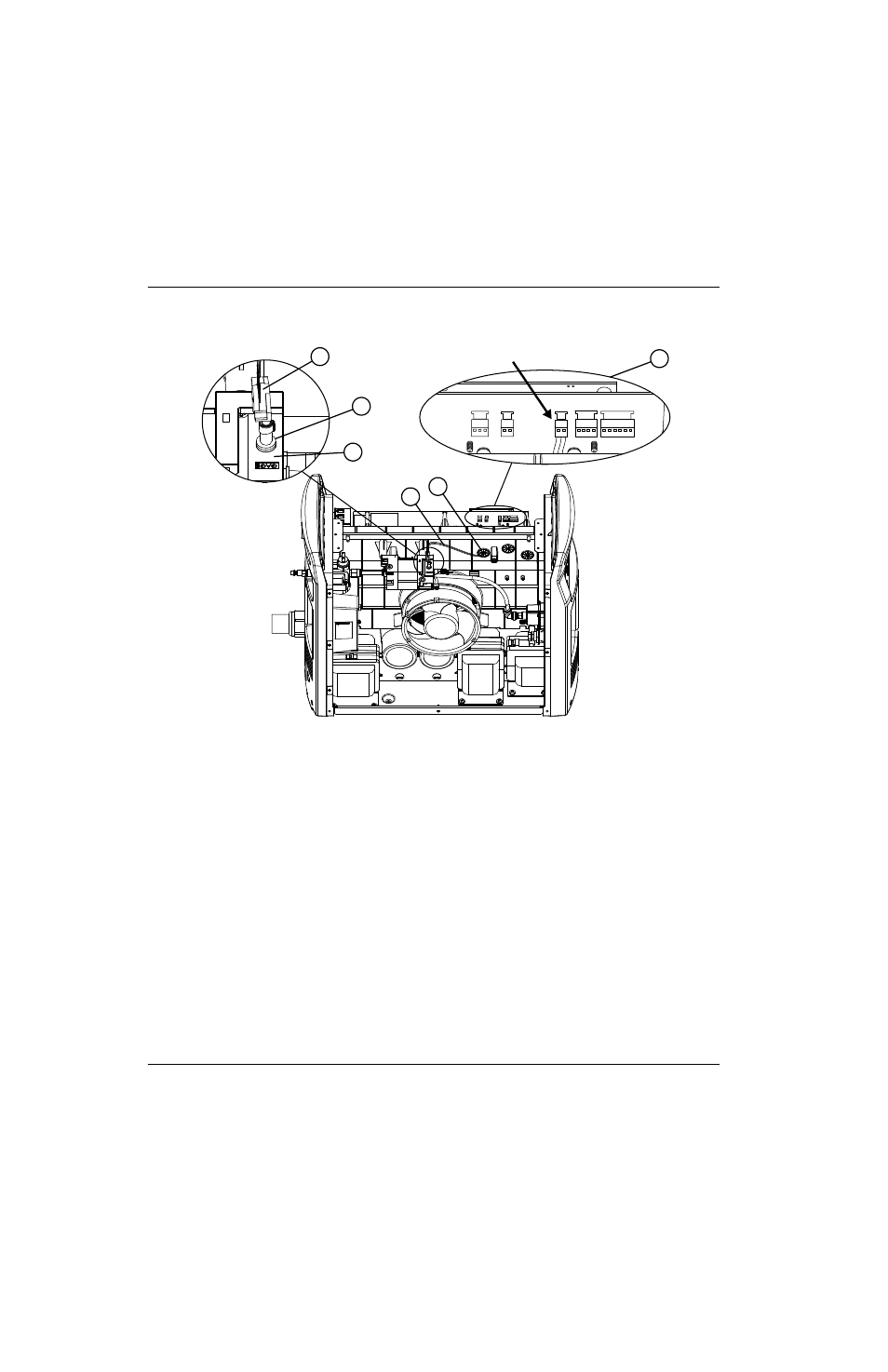

Figura 80

J1

J2

J3

J5

J6

J1

J2

J3

J5

J6

1

2

3

4

5

6

1

Transductor de presión

2

Anillo plástico de acople a presión

3

Válvula solenoide

4

Cables transductor

5

Pasahilos izquierdo

6

Conectores tarjeta de alimentación
