Powermax125 Manual de servicio 808073

211

9 – Reemplazo de componentes de la fuente de energía

9. Enroscar y apretar los demás tornillos a 23 kg·cm. Conectar a la tarjeta de alimentación los cables que se quitaron

con anterioridad.

10. Enchufar los demás conectores y reinstalar la tarjeta DSP como se explicó en Instalar la tarjeta DSP

en la página 207.

11. Efectuar los siguientes procedimientos:

a. Ver Instalar la barrera componente en la página 177.

b. Ver Instalarle la cubierta a la fuente de energía en la página 176.

c. Volver a conectar la energía eléctrica y la alimentación de gas.

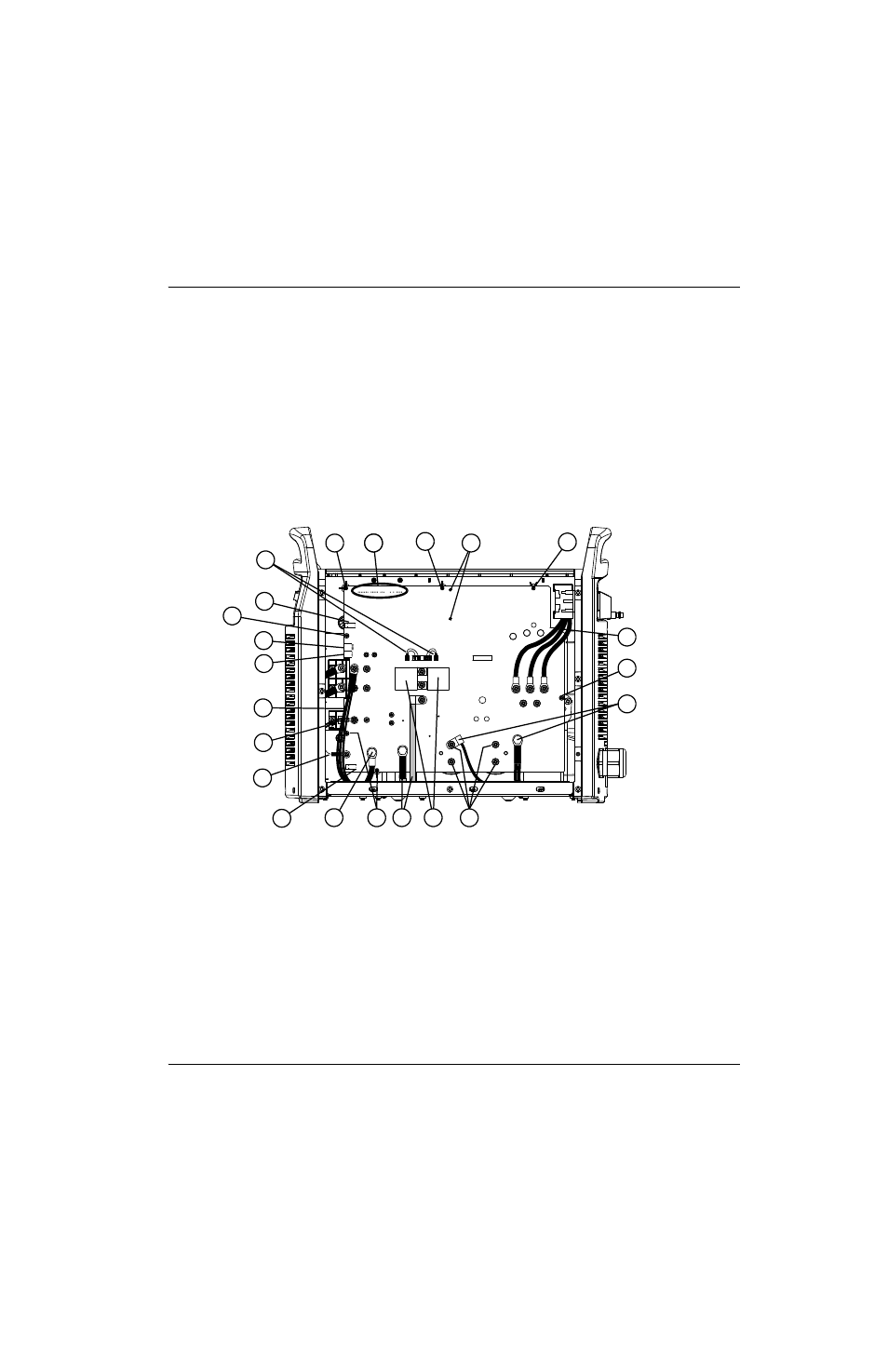

Figura 74 – Tarjeta de alimentación CSA 480 V/600 V

3

J6

J5

J3

J2

J1

J22

J21

J20

J19

J27

WORK

LEAD

J26

J25

+

_

+

_

RED

J18

ORG

J17

RED

J32

J11

B

R

J28

C152

C151

TP7

TP9

TP8

W

R

B

1

2

4

5

6

7

8

9

12

14

16

11

10

15

15

17

3

3

3

13

3

3

3

1

Conectores manejo de compuerta

2

J11

3

Tornillos de montaje tarjeta (7)

4

J17

5

J18

6

Cables inductor de salida

7

Cables boquilla

8

Cable electrodo

9

J32

10 Cable de masa

11 Cables transformador

12 Capacitores 4 μF

13 Tornillos capacitor (4)

14 Cables inductor CFP

15 Cables entrada CA (3)

16 Tornillos de montaje transformador

17 J6, J5, J3, J2 y J1
