Powermax125 Manual de servicio 808073
10 – Reemplazo de componentes de la antorcha
Reemplazar el cuerpo de antorcha
1. Efectuar los siguientes procedimientos:
a. Ver Desconectar la energía eléctrica, la alimentación de gas y la antorcha en la página 270.
b. Quitarle todos los componentes a la antorcha. Ver Quitar el mango en la página 273.

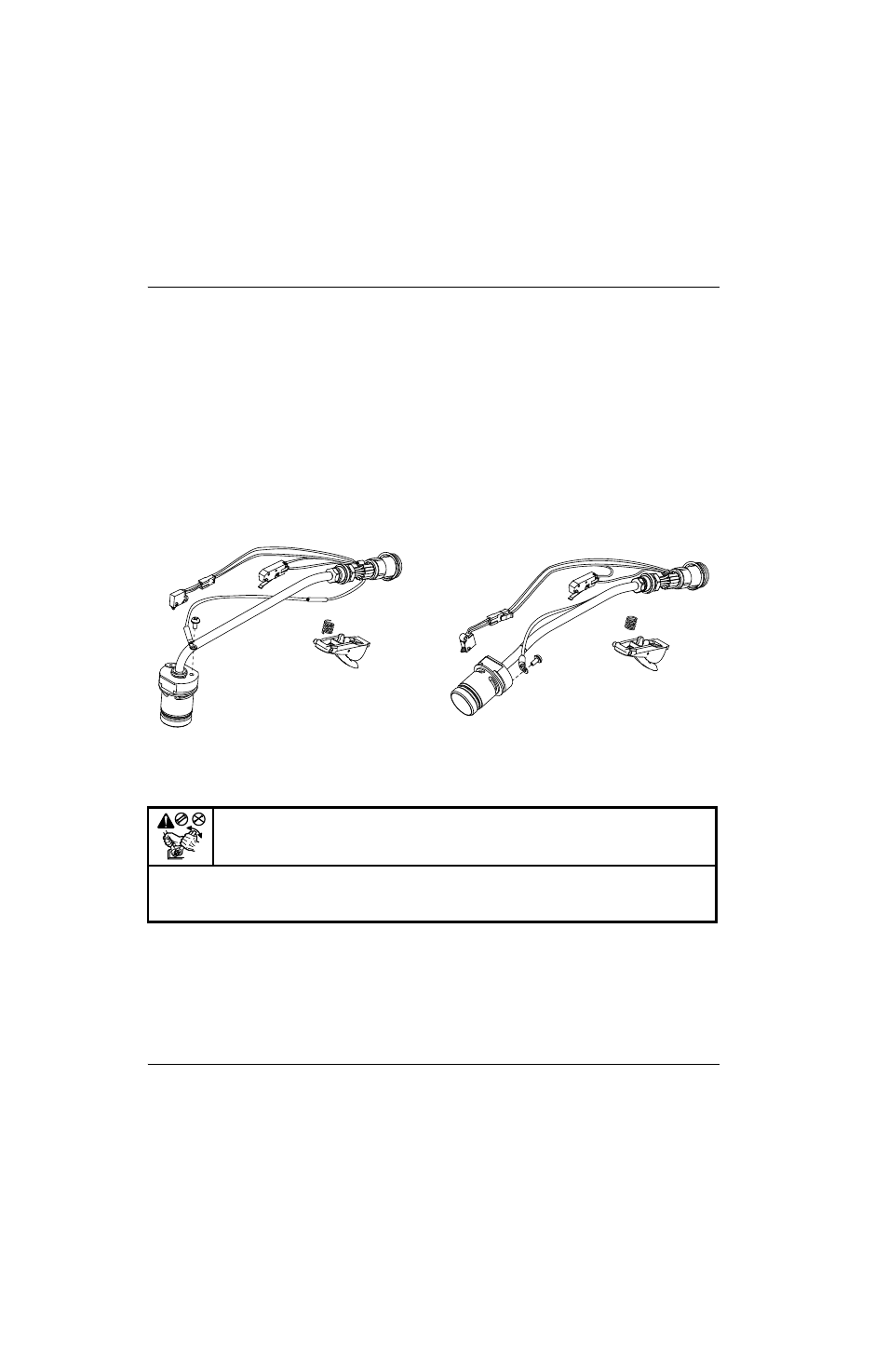

2. Quitar el tornillo del terminal de arco piloto.
Figura 132
3. Usar juntas una llave de 3/8 pulg. y otra de 1/2 pulg. (o 2 llaves ajustables) para aflojar la boquilla de gas que sujeta
el cuerpo de antorcha a los cables y mangueras de la antorcha.
Juego
Descripción
Juego: repuesto cuerpo principal antorcha manual Duramax Hyamp 15°
Juego: repuesto cuerpo principal antorcha manual Duramax Hyamp 85°
¡PRECAUCIÓN!
Usar siempre 2 llaves para aflojar y apretar como es debido las tuercas y pernos hexagonales
mencionados en estos procedimientos. Para ensamblar la antorcha se usa un sellador fuerte y aflojar
mal las tuercas pudiera dañar la rosca.
