156 Powermax125 Manual de servicio 808073
8 – Localización de problemas y ensayos al sistema
Prueba 2 – bus CC de potencia
Chequeo de resistencia
 Todos los valores de resistencia deben medirse con el cable de alimentación
desconectado y los cables interiores de la fuente de energía conectados.
 Quitarle los tornillos de montaje a los supercapacitores y sacar los capacitores de la tarjeta de alimentación.
 Medir las resistencias indicadas en las siguientes tablas.

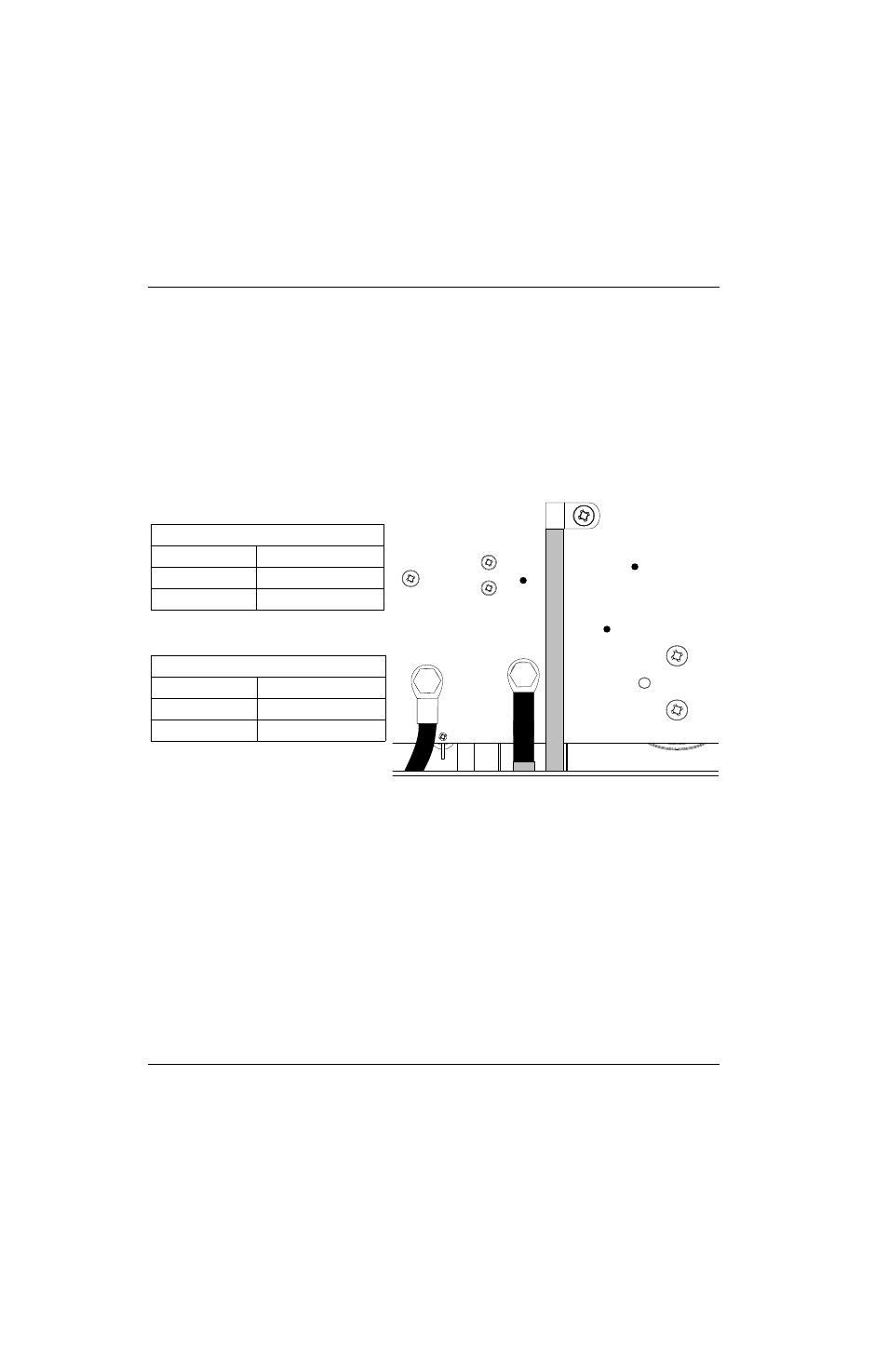

Figura 22
 Ponerle de nuevo los tornillos a los supercapacitores antes de poner la energía en ON (encendido).
Chequeo de voltaje
Todos los voltajes deben medirse con la potencia de alimentación conectada y la máquina ON (encendido).
(Ver
Figura 23 en la página 157).
 Para medir los equipos encendidos, llevar puestos los medios de protección individual
(MPI) adecuados. Todos los valores deben caer dentro del ±50%. No obstante, este
rango se da solo como referencia. Los valores de resistencia pueden variar ampliamente
en dependencia del tipo de multímetro y la polaridad usados para medir.
 Comprobar los voltajes del módulo IGBT inversor como se indica a continuación.
 El voltaje medido en los supercapacitores (la mitad del voltaje de bus o los menores
valores citados anteriormente) deberá ser igual antes y durante la operación de
la antorcha.
J27
WORK
LEAD
J26
+
_
TP7
TP9
TP8
W
R
B
CSA 600 V
Puntos de medición Valor
TP 7 y 9 25 kΩ
TP 8 y 9 25 kΩ
CSA 480 V , CCC 380 V , CE 400 V
Puntos de medición Valor
TP 7 y 9 18 kΩ
TP 8 y 9 18 kΩ
