Powermax125 Manual de servicio 808073

301

11 – Piezas

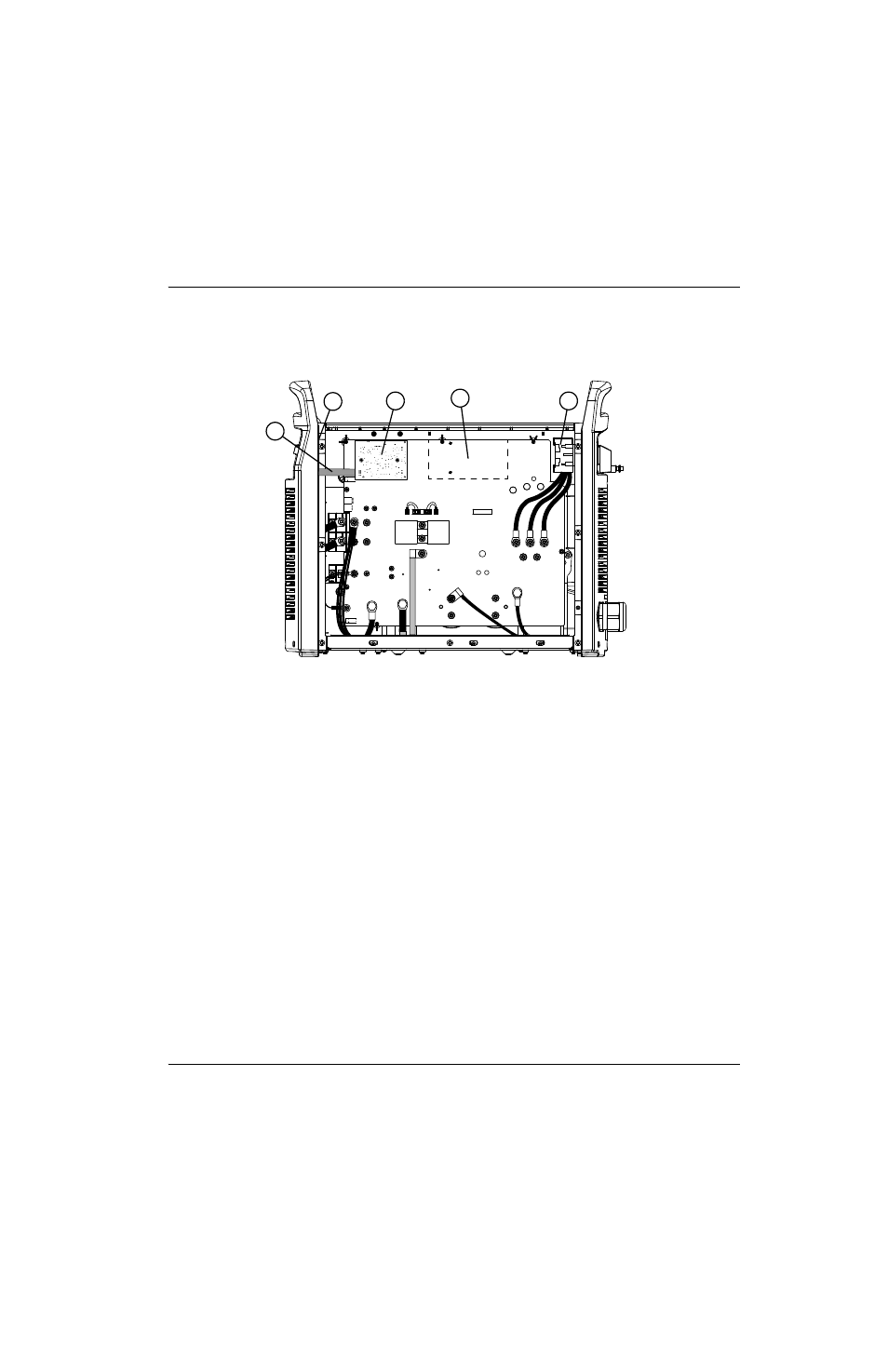

Interior, lado tarjeta de alimentación

CSA 480 V, 600 V

Número de pieza

Descripción

1

428068

Juego: cable de cinta Powermax65/85/105/125

2

228657

Juego: tarjeta de control Powermax65/105/125 (141100)

3

428119

Juego: tarjeta DSP Powermax125 (141316)

4

428123

Juego: tarjeta de alimentación Powermax125, CSA 480 V (141204)

4

428124

Juego: tarjeta de alimentación Powermax125, CSA 600 V (141290)

5

228880

Juego: interruptor de energía Powermax105/125 CE 400 V/CCC 380 V/CSA 480 V, 600 V

428114

Juego: barrera componente Powermax125

J22

J21

J20

J19

J27

WORK

LEAD

J26

J25

+

_

+

_

RED

J18

ORG

J17

RED

J32

J11

B

R

J28

C152

C151

TP7

TP9

TP8

W

R

B

1

2

3

4

5
