8 – Localización de problemas y ensayos al sistema

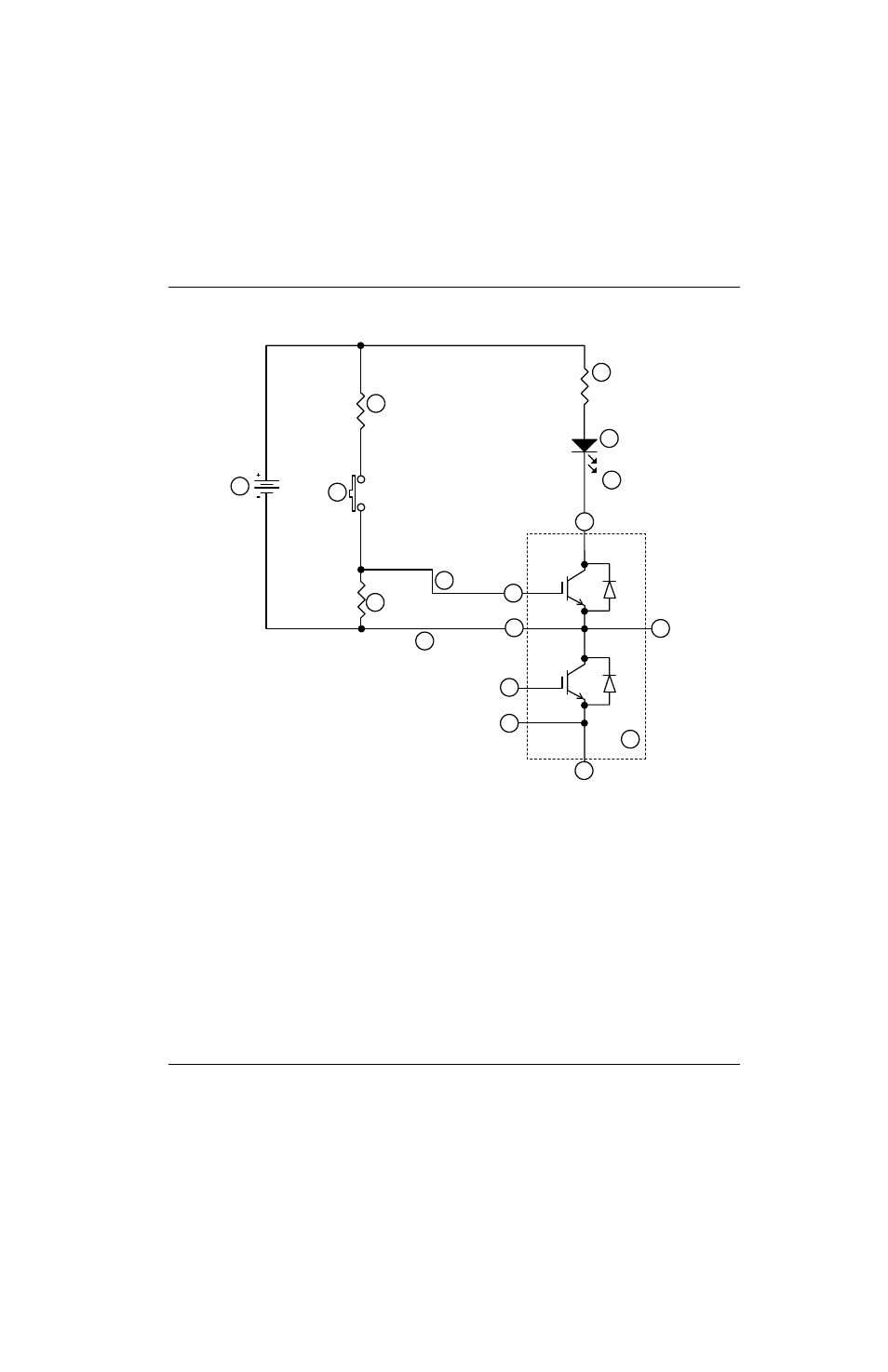

Figura 10 – Diagrama eléctrico para construir un medidor IGBT
3
4
5
6
7
8
9
11
12
13
14
15
16
2
10
17
1
1 Módulo IGBT a probar (dentro de la línea de puntos)
2 Colector (“C1” o “3”)
3 Emisor (“E2” o “2”)
4 Colector, emisor (“C2E1” o “1”)
5 Compuerta (“G1” o “4”)
6 Emisor (“E1” o “5”)
7 Emisor (“E2” o “2”)
8 Compuerta (“G2” o “6”)
9 Pinza de prueba Minigrabber roja
10 Lámpara LED roja D1 (109092)
11 R3 2,0 kΩ (009036)
12 R4 2,0 kΩ (009036)
13 Pila 9 VCD
14 Interruptor pulsador normalmente abierto
15 R1 3,01 MΩ (009464)
16 Pinza de prueba Minigrabber negra
17 Pinza de prueba Minigrabber amarilla
