Powermax125 Manual de servicio 808073 119
8 – Localización de problemas y ensayos al sistema
3. Comprobar la resistencia de los cables de entrada a tierra para verificar que se lea como abierta. En todas las
fuentes de energía, la resistencia de entrada a tierra deberá dar un valor > 20 MΩ.
 Con la energía desconectada y el interruptor ON/OFF (encendido/apagado) (S1) puesto
en OFF (O) (apagado), todos los circuitos deberán leerse como abiertos.
 Los valores eléctricos especificados son el ±50%. No obstante, este rango se da solo
como referencia. Los valores de resistencia pueden variar ampliamente en dependencia
del tipo de multímetro y la polaridad usados para medir.
4. Comprobar los valores de resistencia de salida que se muestran en la tabla.

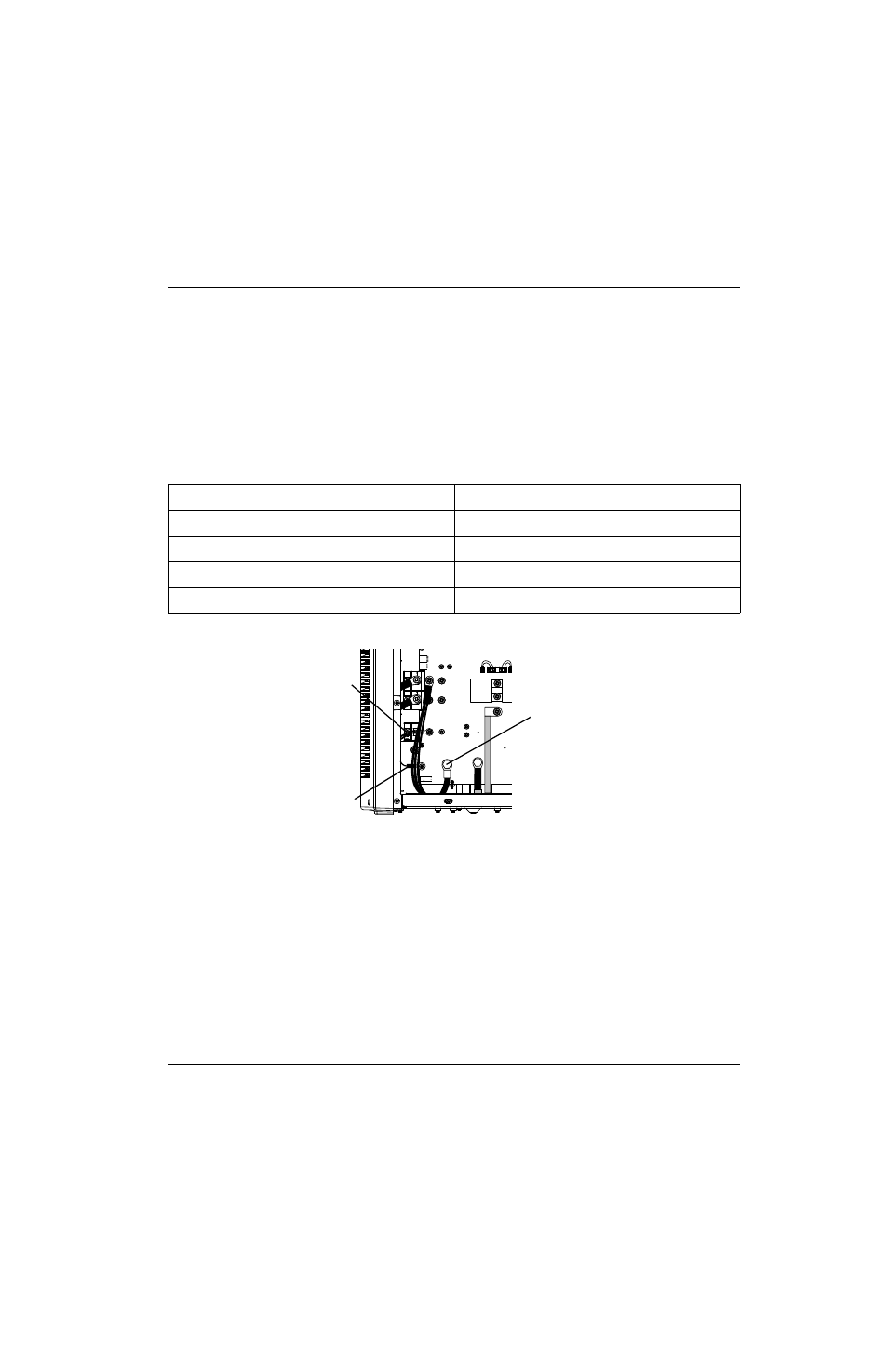

Figura 6
Si no se detectan problemas en la inspección visual o en el chequeo inicial de resistencias y la fuente de energía todavía
no funciona como debe, ver la
Guía de localización de problemas en la página 146.
 La Guía de localización de problemas en la página 146 da las causas y soluciones más
probables. Analizar el Diagrama eléctrico Powermax125 en la página 323 y asimilar la
Teoría de operación en la página 113 antes de la localización de problemas. Antes de
comprar un repuesto de componente principal, verificar el problema con el Servicio
Técnico de Hypertherm o la instalación de reparación de Hypertherm más cercana.
Medir la resistencia entre Todos los modelos con la antorcha quitada
Cable de masa (J27) y boquilla (cables negros) 230 kΩ
Cable de masa (J27) y electrodo (cable rojo) 9 kΩ
Electrodo (cable rojo) y boquilla (cables negros) 230 kΩ
Salida a tierra (no se muestra) > 20 MΩ
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_ +
_
RED J18
ORG J17
RED
J32
J28 C152 C151
TP7
TP9
TP8
W
R
B
Cables negros (boquilla)
Cable rojo (J28)
Cable de masa (J27)
