Powermax125 Manual de servicio 808073 173
9 – Reemplazo de componentes de la fuente de energía
Reemplazar el conector del cable de masa
1. Desconectar la energía eléctrica y la alimentación de gas. (Ver Desconectar la energía eléctrica y alimentación
de gas en la página 170).
2. Cortarle el cable anaranjado al cable de masa cerca del revestimiento aislante con un cortacables para quitar tanto
el revestimiento como el conector viejos.

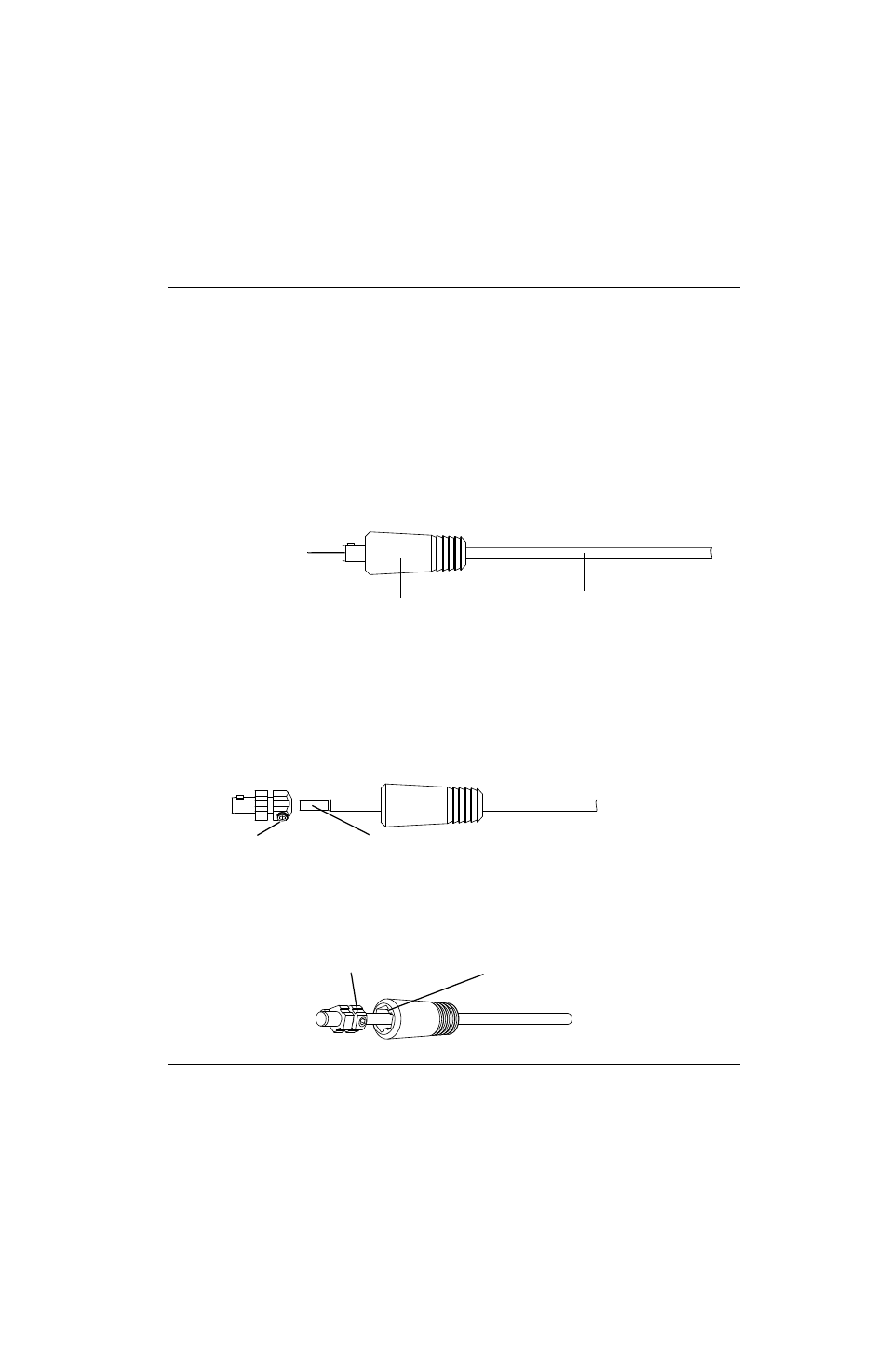

Figura 33
3. Pasar el revestimiento aislante nuevo por el cable de masa.
4. Pelarle al terminal del cable de masa unos 13 mm.
5. Introducir el terminal pelado del cable de masa en el nuevo conector. Apretar el tornillo de sujeción a 115,2 kg·cm.
Figura 34
6. Alinear las aletas del revestimiento aislante con las ranuras correspondientes del conector del cable de masa. Pasar
el revestimiento aislante por el conector del cable de masa hasta que asiente por completo.
Figura 35
Número juego Descripción
228891
Juego: repuesto conector cable de masa Powermax105/125 (lado conjunto de cables
y mangueras)
Conector cable de masa
Revestimiento aislante
Cable anaranjado del cable de masa
Tornillo de sujeción Terminal cable de masa pelado (13 mm)
Aleta Ranura
