298 Powermax125 Manual de servicio 808073
11 – Piezas

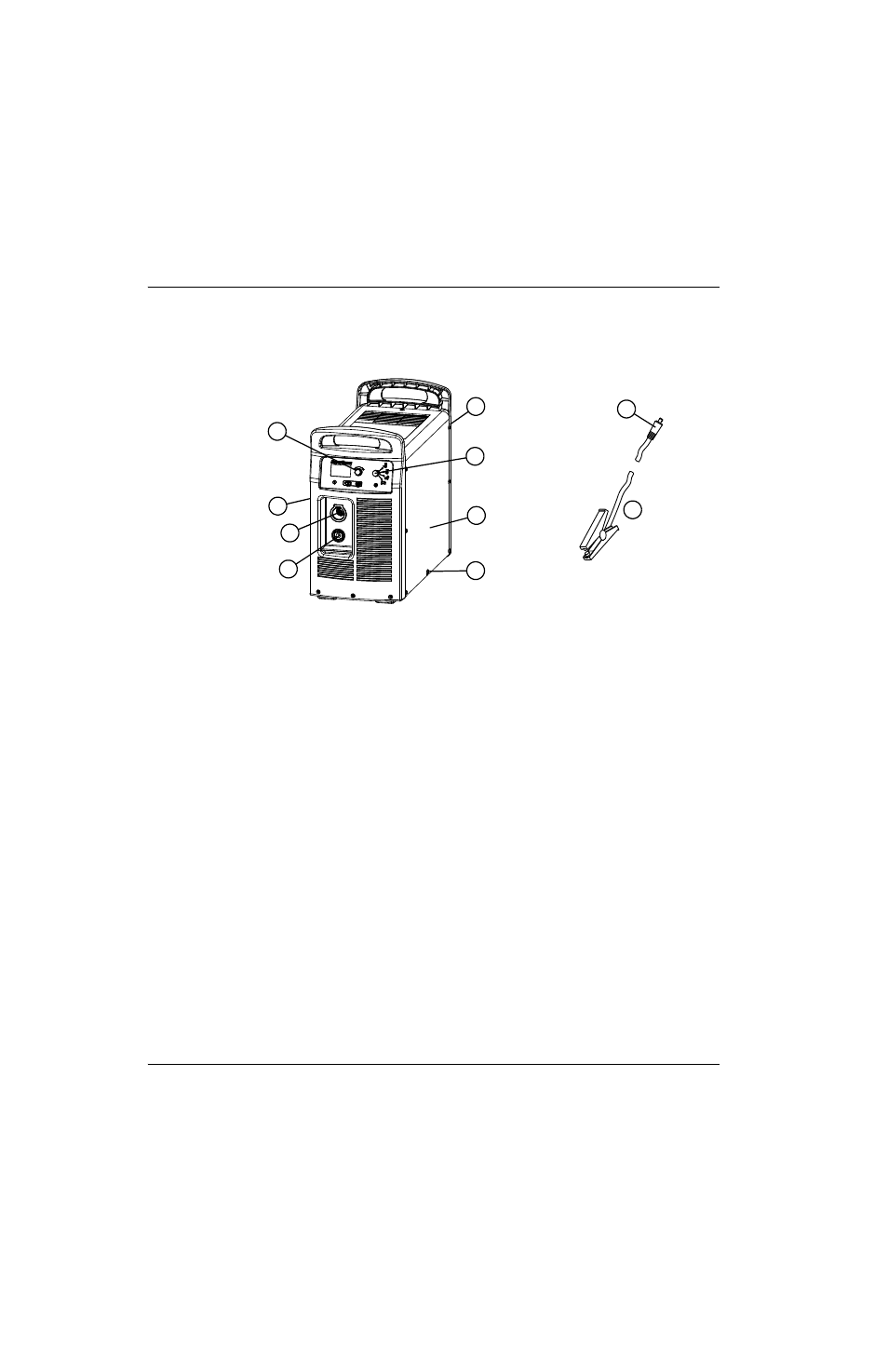

Piezas fuente de energía
Frente exterior
Número de pieza Descripción
1 428143 Juego: perilla de ajuste
2 228866 Juego: panel frontal Powermax105/125
3 428141 Juego: tornillos cubierta Powermax105/125
4 428115 Juego: cubierta fuente de energía Powermax125 CSA con etiquetas
4 428116 Juego: cubierta fuente de energía Powermax125 CE con etiquetas
4 428247 Juego: cubierta fuente de energía Powermax125 CCC con etiquetas
5 428142 Juego: perilla modo de operación
6 428110 Juego: panel trasero Powermax125 CSA 480 V
6 428112 Juego: panel trasero Powermax125 CSA 600 V
6 428111 Juego: panel trasero Powermax125 CE 400 V
6 428113 Juego: panel trasero Powermax125 CCC 380 V
7 Cable de masa (Ver Accesorios en la página 313)
8 228912 Juego: receptáculo cable de masa Powermax105/125 (lado fuente de alimentación)
9 428120 Juego: repuesto receptáculo de desconexión rápida antorcha Powermax125
(lado fuente de alimentación)
10 228891 Juego: repuesto conector cable de masa Powermax105/125 (lado conjunto de cables
y mangueras)
