Powermax125 Manual de servicio 808073 131
8 – Localización de problemas y ensayos al sistema

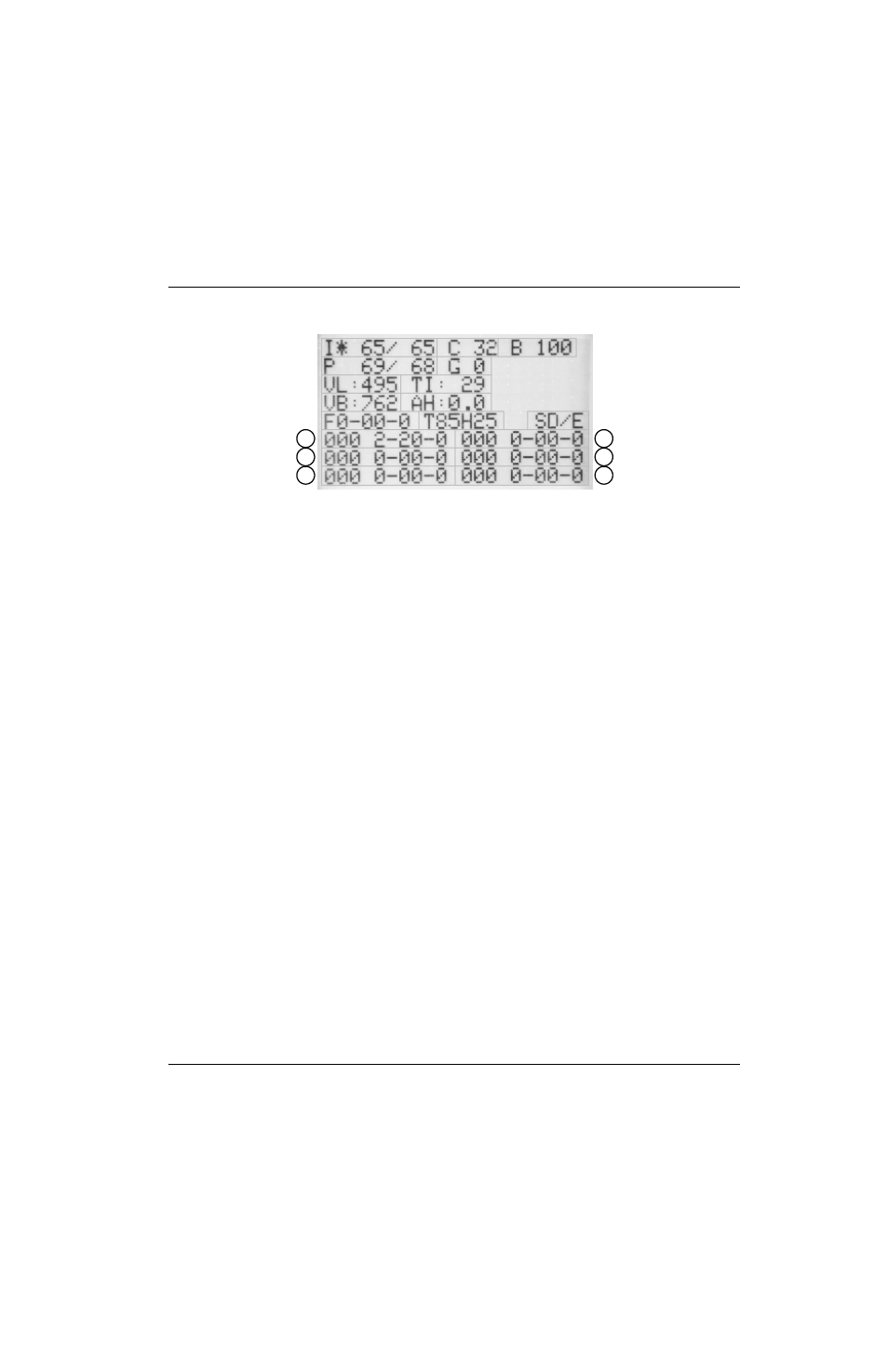

Figura 17
 Los códigos de falla que empiezan con un cero (0- nn-n) no se recogen en el registro
de fallas.
Para mover el selector de campo (*) entre ellos, oprimir el selector de modo corriente/gas. El asterisco indica el campo
seleccionado. Puede modificar los campos I, C, B, P y G girando la perilla de ajuste.
Para cambiar entre valor/lectura de corriente (I) y valor/lectura de presión (P), oprimir el selector de modo
automático/manual. El LED se enciende al seleccionar el campo valor/lectura de presión.
Para salir de la pantalla de servicio, oprimir simultáneamente los selectores de modo automático/manual y corriente/gas.
Se muestra la pantalla operador.
Referencia Descripción
I Valor/lectura de corriente
C Contraste LCD
B Brillo LCD (por ciento)
P Valor/lectura de presión
G Habilitar (1)/inhabilitar (0) prueba de gas
VL Voltaje de línea CA de entrada
TI Temperatura del módulo inversor (°C)
VB Voltaje de bus CC
AH Horas arco
F Código de falla de 4 dígitos en directo para diagnosticar errores
del sistema
T Identificador de antorcha (manual (H)/amperaje o mecanizada (M)/longitud
cables en pies)
S Versiones de software tarjeta DSP/control
(llamadas 1-6) Registro de los códigos de falla recién registrados por el sistema (0-00-0)
y de los 3 últimos dígitos del conteo de horas arco en el momento de la
falla (000). La llamada 1 es el código de falla más reciente.
1
3
5
2
4
6
