180 Powermax125 Manual de servicio 808073
9 – Reemplazo de componentes de la fuente de energía
Reemplazar el cable de interfaz máquina con tarjeta de divisor de tensión
Quitar el cable de interfaz máquina con tarjeta de divisor de tensión

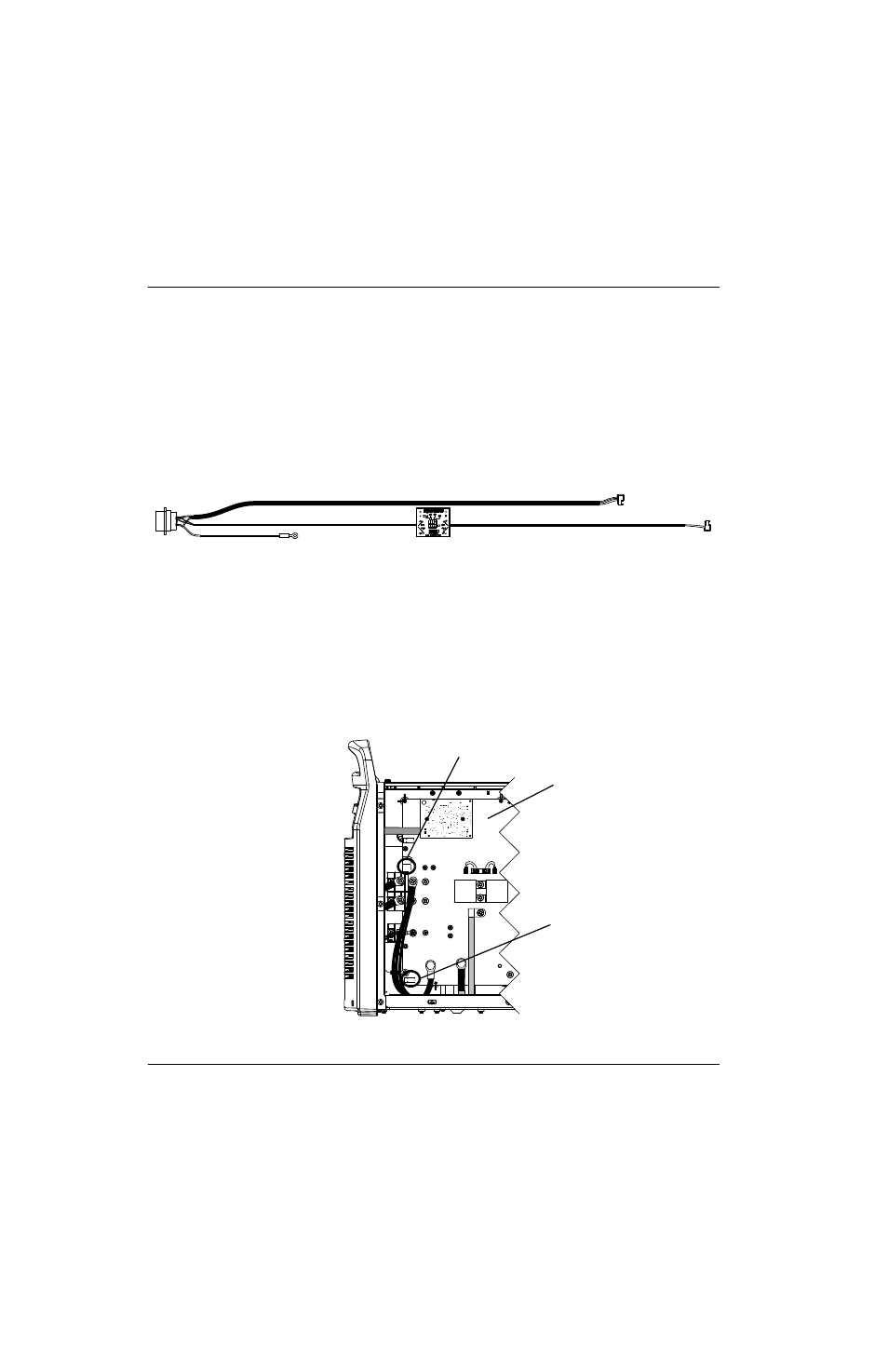

Figura 43
1. Efectuar los siguientes procedimientos:
a. Ver Desconectar la energía eléctrica y alimentación de gas en la página 170.
b. Ver Quitarle la cubierta a la fuente de energía en la página 176.
c. Ver Quitar la barrera componente en la página 177.
2. Desenchufar los conectores para cables J18 y J32.
Figura 44
Número juego Descripción
228884
Juego: cable de interfaz máquina Powermax105/125, cable interno con tarjeta de divisor
de tensión (puerto CPC)
J18
J32
A tierra
J22
J27
WORK
LEAD
J26
_
RED J18
ORG
J17
J32
J11 B R
J28
RED
J32
J18
Tarjeta de alimentación
