252

Powermax125 Manual de servicio 808073

9 – Reemplazo de componentes de la fuente de energía

Instalar el transformador

1. Poner el nuevo transformador en la fuente de energía guiando los cables largos por la abertura al fondo del

panel central.

2. Insertar las aletas del frente del transformador en las ranuras de la base de la fuente de energía.

3. Apretar los 2 tornillos de montaje que trae la base del transformador a 69,1 kg·cm.

4. Alinear los 2 orificios del fondo del ventilador con los orificios correspondientes del panel central. Apretar los

2 tornillos de montaje del ventilador a 23 kg·cm.

5. Ponerle a los cables largos del transformador los 2 núcleos de ferrita por el lado del ventilador.

6. Sujetar los cables largos del transformador al circuito rectificador de salida apretando los tornillo a 40,3 kg·cm.

7. Sujetar los cables cortos del transformador a la tarjeta de alimentación con el tornillo y el perno que se quitaron

en paso 3 de la página 248. Apretar el tornillo a 40,3 kg·cm y el perno de J26 a 63,4 kg·cm.

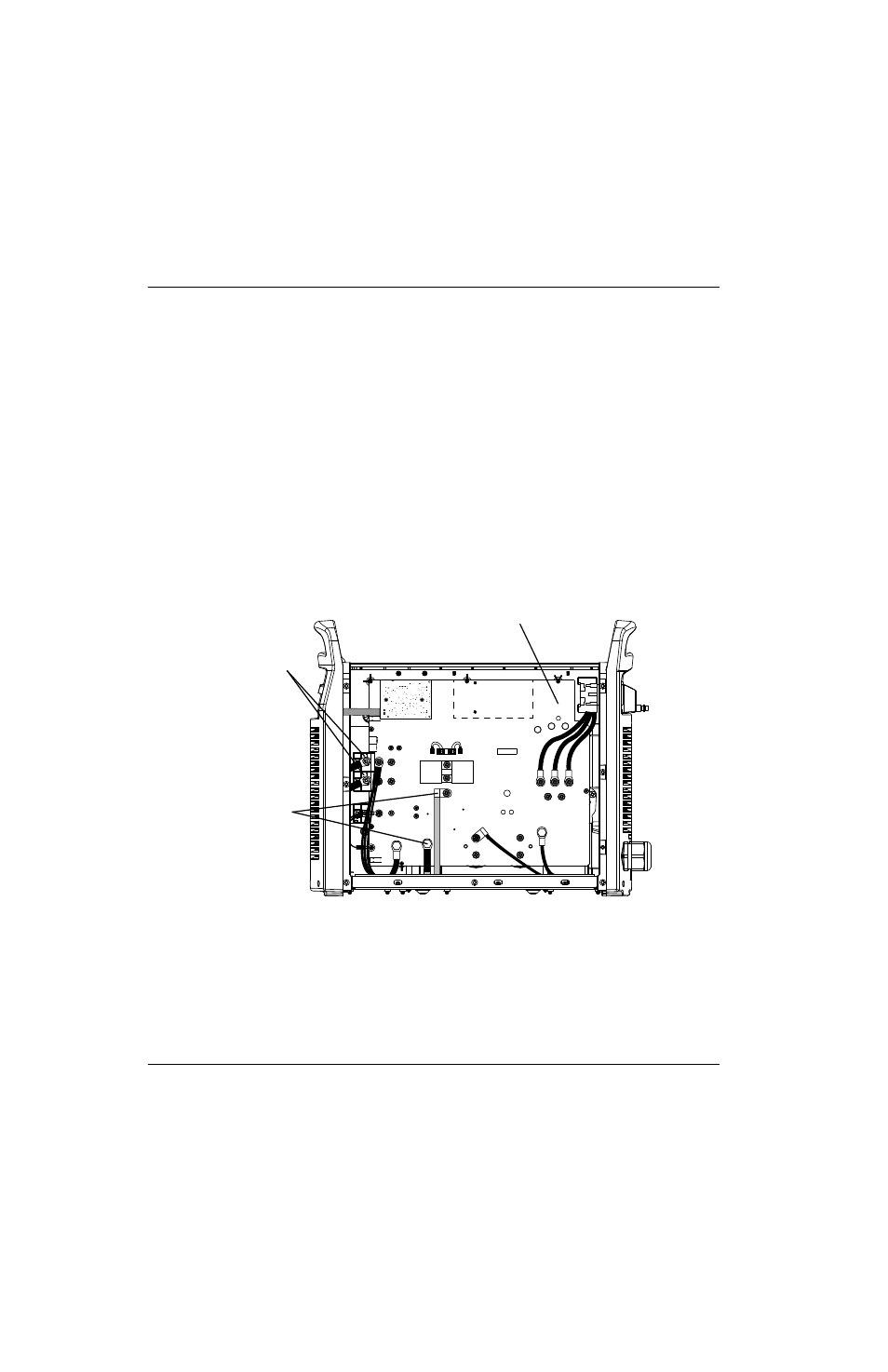

Figura 103

8. Efectuar los siguientes procedimientos:

a. Ver Instalarle la cubierta protectora al ventilador en la página 220.

b. Ver Instalar la barrera componente en la página 177.

c. Ver Instalarle la cubierta a la fuente de energía en la página 176.

d. Volver a conectar la energía eléctrica y la alimentación de gas.

J22

J21

J20

J19

J27

WORK

LEAD

J26

J25

+

_

+

_

RED

J18

ORG

J17

RED

J32

J11

B

R

J28

C152

C151

TP7

TP9

TP8

W

R

B

Cables largos transformador

Cables cortos transformador

Tarjeta de alimentación
