Powermax125 Manual de servicio 808073

6 – Montaje de antorcha mecanizada

4. Si se está desensamblando una antorcha mecanizada de longitud total, desenroscar el manguito de posicionamiento

del acople. Si se está desensamblando una mini antorcha mecanizada, desenroscar el adaptador del acople.

5. Desenroscar el acople de la camisa de montaje.

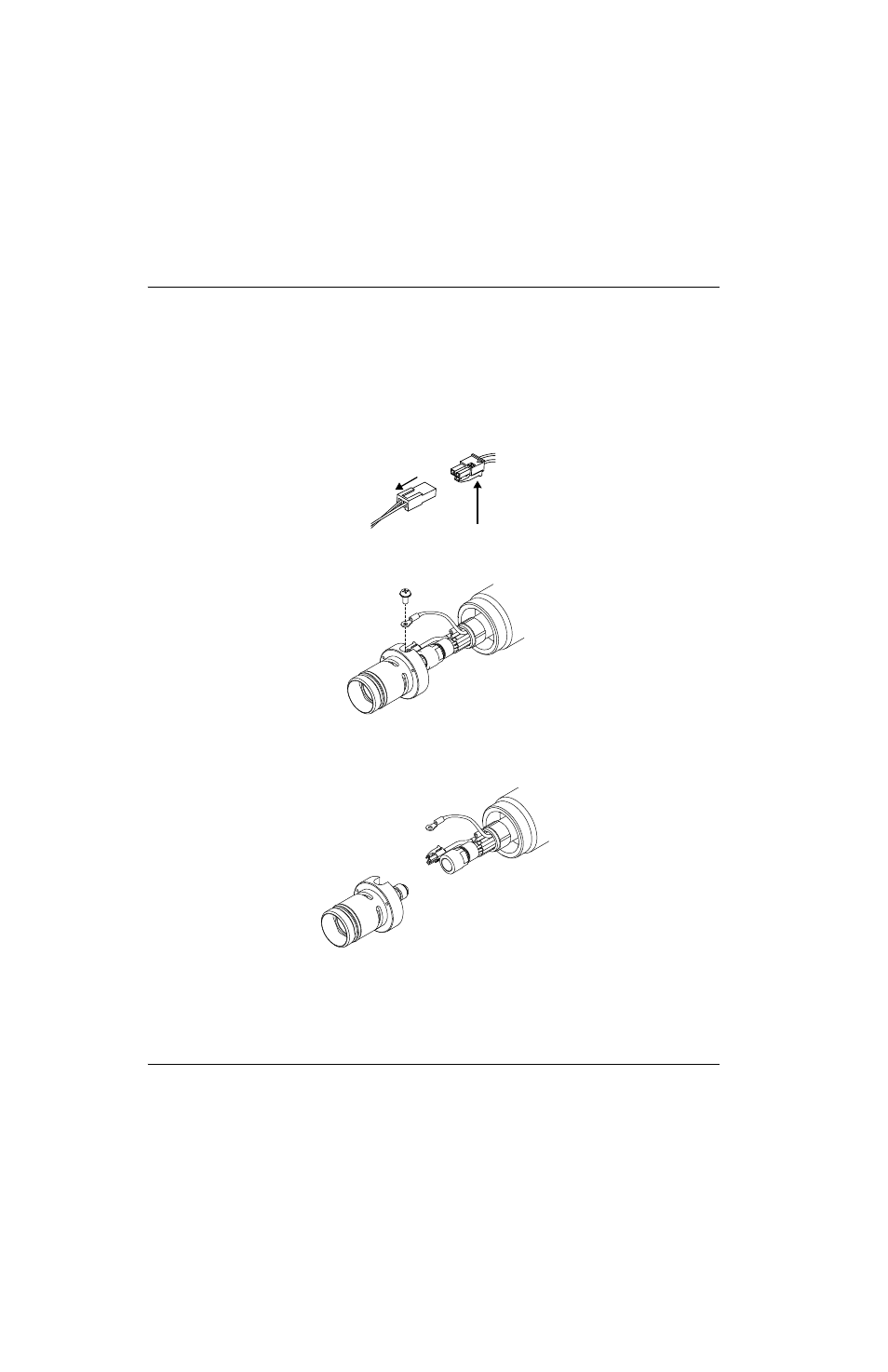

6. Quitar los tres tornillos del extremo de la camisa de montaje donde van los consumibles y sacar la camisa del frente

del cuerpo de antorcha.

7. Desconectar el conector de cable del interruptor de sensado capuchón.

8. Quitar el tornillo que sujeta el cable del arco piloto al cuerpo de antorcha.

9. Utilizar llaves de 5/16 y 1/2 pulg., o llaves ajustables, para aflojar la tuerca que sujeta la línea de alimentación de gas

a los cables y mangueras de la antorcha. Apartar el cuerpo de antorcha.

10. Sacar el acople del frente de los cables y mangueras de la antorcha.

11. Si está desensamblando una antorcha mecanizada de longitud total, sacar el manguito de posicionamiento del frente

de los cables y mangueras de la antorcha. Si está desensamblando una antorcha mecanizada de longitud total, sacar
el manguito de posicionamiento del frente de los cables y mangueras de la antorcha.
