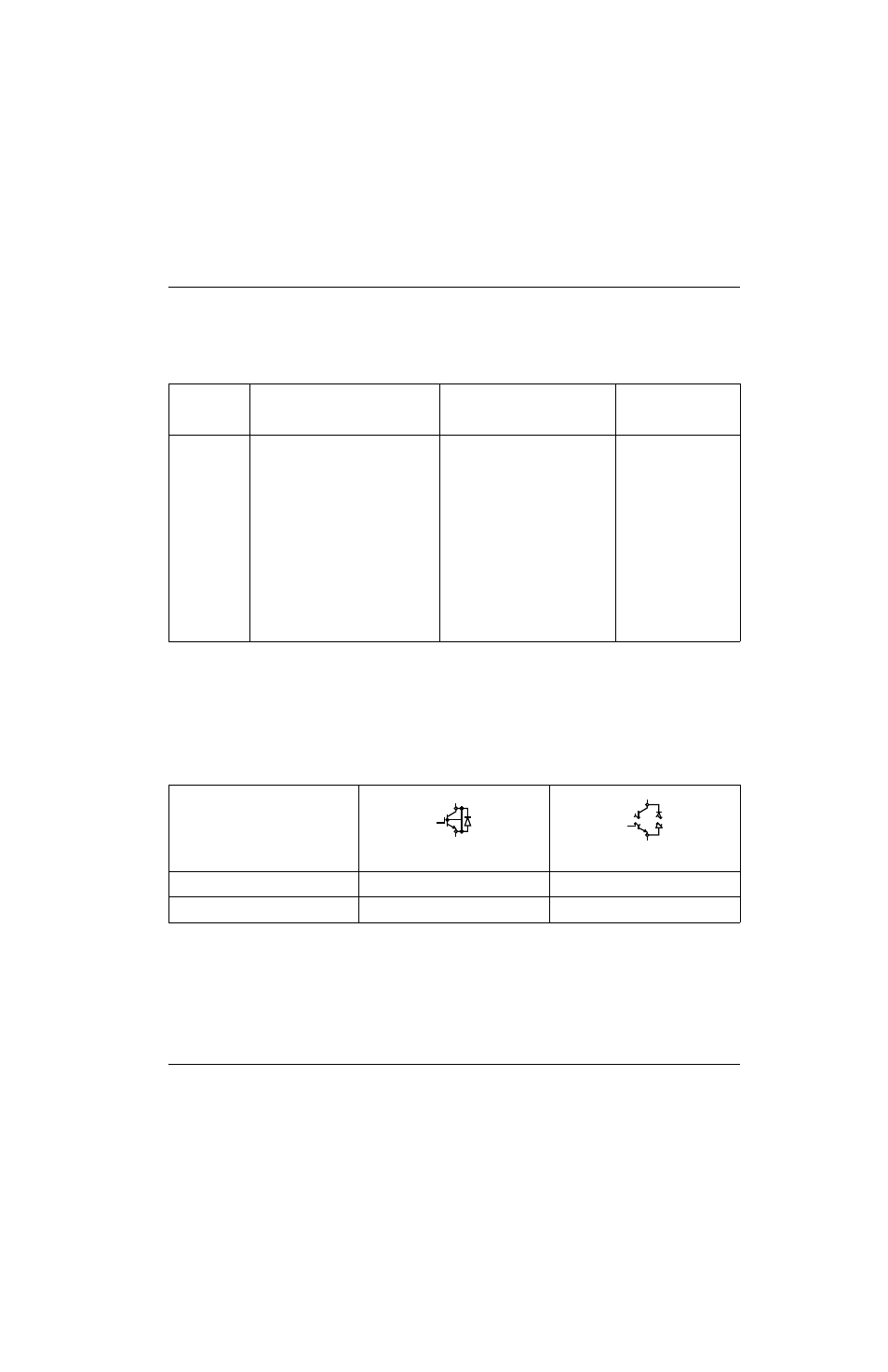

Powermax125 Manual de servicio 808073

123

8 – Localización de problemas y ensayos al sistema

Prueba a dispositivo IGBT con el medidor Hypertherm

Para llevar a cabo cada una de las mediciones indicadas en la siguiente tabla con el medidor IGBT Hypertherm, oprimir
el interruptor en la posición deseada y no soltarlo.

Localizar problemas del medidor IGBT Hypertherm

1. Inspeccionar las puntas y el medidor IGBT en busca de daños.

2. Verificar que el voltaje de la pila sea mayor que 8 V.

3. Comprobar el propio medidor IGBT como se muestra en la siguiente tabla. Si los resultados no coinciden con los

de la tabla, reemplazar las conexiones de las puntas.

Posición

interruptor

LED

Pudiera significar

Medida correctiva

No pasa

Pasa

Pila

Izquierda

X

-

-

IGBT en corto

Reemplazar IGBT

Izquierda

-

X

-

IGBT pasó prueba de cortocircuito Ninguna

Izquierda

-

-

X

Batería por debajo de 8 V

Reemplazar batería

Izquierda

-

-

-

Batería muerta

Reemplazar batería

Derecha

X

-

-

IGBT abierto

Reemplazar IGBT

Derecha

-

X

-

IGBT pasó prueba de abierto

Ninguna

Derecha

-

-

X

Batería por debajo de 8 V

Reemplazar batería

Derecha

-

-

-

Batería muerta

Reemplazar batería

Puntas conectadas

Prueba corto

Prueba abierto

Ninguna

Pasa

No pasa

Rojo a negro

No pasa

Pasa
