2.3 Units - Punz
onar
Corrección de profundidad de torneado RB: en función del material,
de la velocidad de avance, etc., la cuchilla "bascula" en el torneado. El
error de alimentación que se produce se corrige con la "corrección de
profundidad de torneado R". Por regla general, este valor se calcula de
forma empírica.
Anchura de decalaje B: A partir de la segunda alimentación, en la
transición del torneado al mecanizado de profundización se reduce el
recorrido a mecanizar en un valor igual a la "anchura de decalaje B". En
cada transición adicional en este flanco, se efectúa una reducción en
"B", además del decalaje realizado hasta ahora. La suma del "decalaje"
se limita al 80% de la anchura efectiva del filo de la cuchilla (anchura
efectiva del filo = anchura del filo - 2*radio de filo de la cuchilla). En su
caso, el Control numérico reduce la anchura de decalaje programada.
El material restante se mecaniza al final de la profundización previa con
una carrera de profundización.
Unit "Profundización de contorno, introducción
directa de contorno"

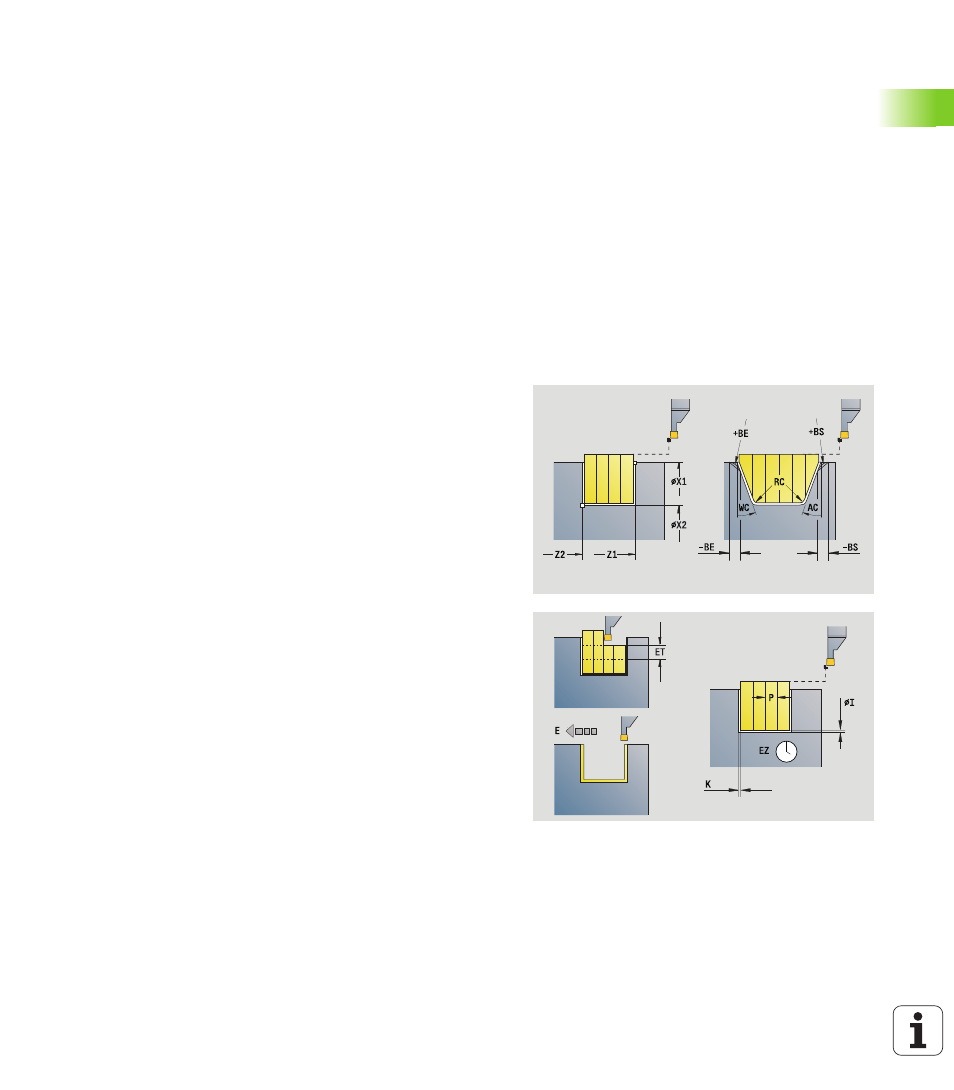

La Unit mecaniza axial/radialmente el contorno descrito con los
parámetros.
Unitname: G860_G80 / Ciclo: G860 (véase pág. 281)
El Control numérico identifica a partir de la definición de herramienta
si la profundización se realiza en dirección radial o axial.
Acceso al banco de datos de tecnología
 Tipo de mecanizado: punzonar contorno
 Parámetros influidos: F, S, E
Formulario contornos:
RI, RK
Sobremedida de la pieza en bruto en la dirección X y Z.
otro parámetros Formulario contornos: véase pág. 60
Formulario ciclo
Q
Desbaste/Acabado (Variantes de proceso)
 0: Desbaste y Acabado
 1: Sólo desbaste
 2: sólo acabado
I, K Sobremedida en la dirección X, Z (medida de diámetro)
P Anchura de profundización: (por defecto: 0,8 x anchura de
herramienta)
E Avance de acabado: Avance discrepante que se utiliza
únicamente para el acabado.
EZ Tiempo de espera después del recorrido de profundización:
(por defecto: tiempo de una revolución del cabezal)
DQ Número de ciclos de profundización
DX, DZ Distancia a la profundización siguiente en dirección X, Z
Otros formularios: véase pág. 58
