576 Eje B
8.1 Nociones básicas
8.1 Nociones básicas

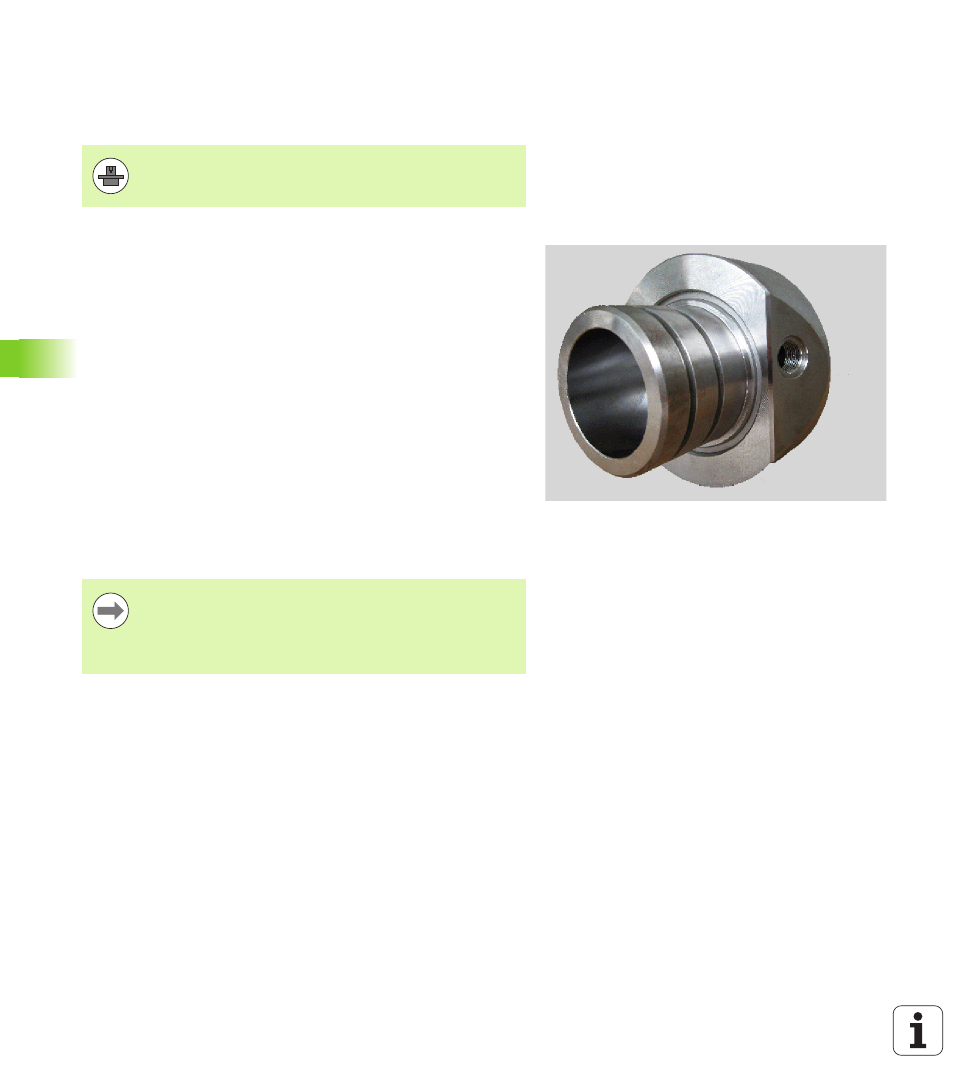

Plano de mecanizado inclinado
Plano de mecanizado inclinado
El eje B permite mecanizados de taladrado y fresado de los planos
inclinados en el espacio. A fin de garantizar una programación sencilla,
se inclina el sistema de coordenadas de manera que la definición de la
figura de taladros y de los contornos de fresado tenga lugar en el plano
YZ. Entonces el taladrado o bien fresado vuelve a realizarse en el plano
inclinado (Véase "Inclinación del plano de mecanizado G16" en la pág.
514).
La separación de la descripción del contorno y del mecanizado
también es válida para los mecanizados de planos inclinados. No se
realiza un seguimiento interno del contorno.
Los contornos de planos inclinados se identifican con la marca de
sección SUPERFICIE_Y (Véase "Sección SUPERFICIE_Y" en la pág.
50).
El control contempla la creación de programas NC con el eje B en DIN
PLUS y smart Turn.
La simulación gráfica muestra el mecanizado de los planos inclinados
en las ventanas de representación girada, frontal y además con la
"vista lateral (YZ)".
El fabricante de la máquina determina el alcance funcional
y el comportamiento del eje B. ¡Rogamos consulten el
manual de su máquina!
Si se emplea una herramienta con portaherramientas
acodado, también se puede utilizar el plano de mecanizado
inclinado, sin eje B. El ángulo para el portaherramientas se
define como ángulo de acodado RW en la descripción de la
herramienta.
