66 Units smart.Turn
2.2 Units - Desbast
e

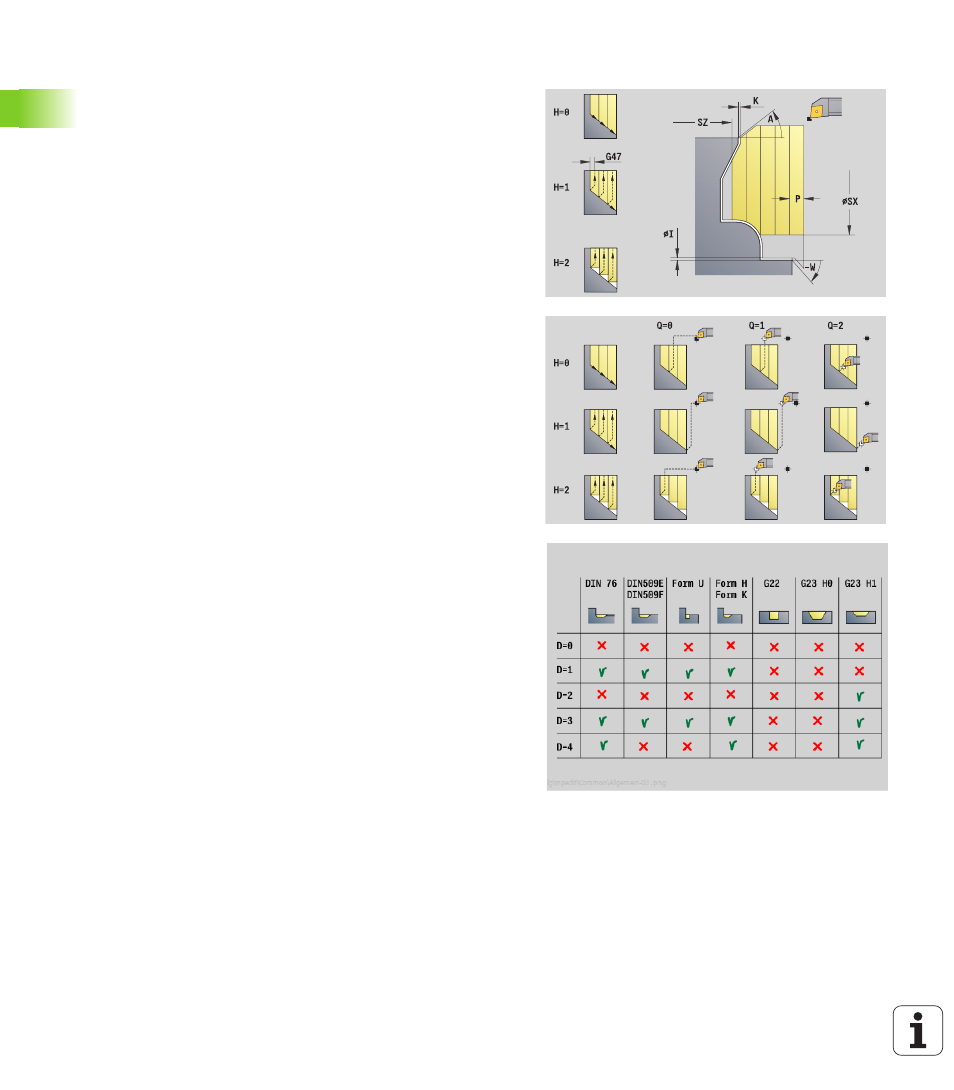

Unit "Desbaste plan ICP"
La Unit mecaniza el contorno descrito en el apartado PIEZA ACABADA
de "NS hacia NE". Si en FK se indica un contorno auxiliar, este será
utilizado.
Unitname: G820_ICP / Ciclo: G820 (véase pág. 273)
Acceso al banco de datos de tecnología
 Tipo de mecanizado: desbastar
 Parámetros influidos: F, S, E, P
Formulario contornos: véase pág. 60
Formulario ciclo
I, K
Sobremedida en la dirección X, Z (I = cota de diámetro)
P Alimentación máxima
E Comportamiento en penetración
 E=0: no mecanizar los contornos descendentes
 E>0: Avance de penetración durante el mecanizado de
elementos de contorno descendentes. Los elementos
descendentes del contorno se mecanizan.
 Sin valor: El avance de penetración se reduce durante el
mecanizado de elementos de contorno descendentes -
máx. 50 %. Los elementos descendentes del contorno
se mecanizan.
SX, SZ Limitación del corte (SX: cota de diámetro) - (por defecto:
no se limita el corte)
A Ángulo de alejamiento (Referencia: eje Z) – (por defecto:
perpendicular al eje Z)
W Ángulo de alejamiento (Referencia: eje Z) – (por
defecto: paralelo al eje Z)
Q Tipo de retirada al final del ciclo
 0: volver al punto de inicio (primero en dirección X,
después en Z)
 1: posiciona antes del contorno acabado
 2: se retira a la distancia de seguridad y se detiene
H Alisado del contorno
 0: después de cada corte a lo largo del contorno (dentro
del margen de aproximación)
 1: Alisado del contorno después del último corte
(contorno completo); levantar por debajo de 45º
 2: Sin alisado del contorno; levantar por debajo de 45º
D Ocultar elementos: no mecanizar elementos de forma
(véase imagen)
O Suprimir destalonado
 0: Los destalonados se mecanizan
 1: Los destalonados no se mecanizan
Otros formularios: véase pág. 58
