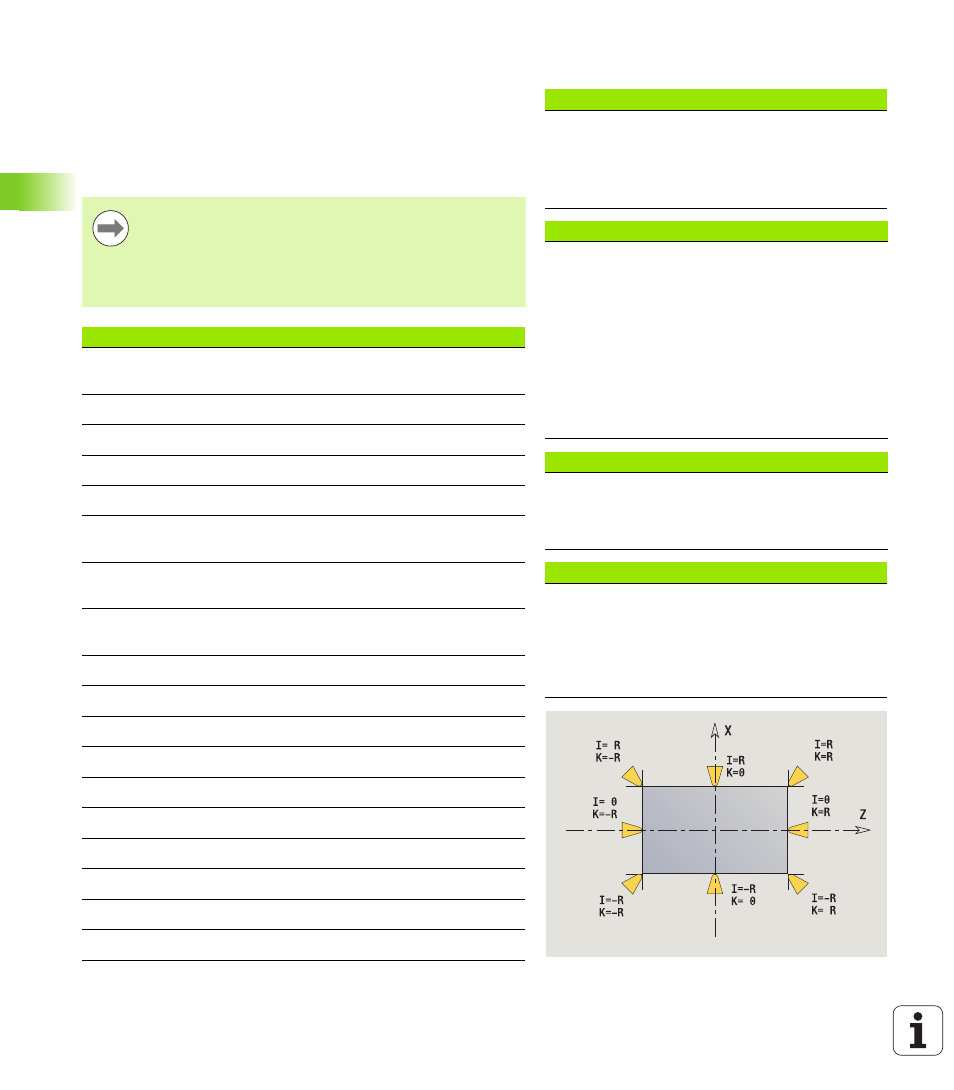

402 Programación DIN
4.31 Pr
ogr
amación de v
a
ri
ables
Leer datos de herramientas
Utilice la siguiente sintaxis para leer los datos de herramientas. Sólo
tendrá acceso a las herramientas actualmente registradas en la lista de
revólveres.
Si se ha definido una cadena de cambio, se programa la "primera
herramienta" de la cadena de cambio. El Control numérico determinará
los datos de la "herramienta activa".
Acceso a datos de herramientas del revólver
Sintaxis: #wn(select)
 n = Número de puesto de revólver
 n = 0 para la herramienta actual
 select = código de la información a leer
Dirección de mecanizado principal:
#wn(select) Direcciones de mecanizado
principales:
 0: sin definir
 1: +Z
 2: +X
 3: –Z
 4: –X
 5: +/–Z
 6: +/–X
Ausführung
#wn(AS) Versiones
 1: a la derecha
 2: a la izquierda
Werkzeuglage
#wn(WL) Orientación de herramienta (referencia:
dirección de mecanizado de la hta.):
 0: sobre el contorno
 1: por la derecha del contorno
 – 1: por la izquierda del contorno
Sie können Werkzeug-Informationen auch direkt über die
Identnummer abfragen. Beispielsweise kann das
erforderlich sein, wenn keine Revolverplatzzuordnung
existiert. Programmieren Sie hierzu ein Komma und die
Identnummer des Werkzeugs hinter der gewünschten
Kennung, z. B. #L1 = #W1( ZL, "001").
Identificaciones de las informaciones de herramienta
#wn(select) Número identificativo de herramienta (asignar en la
variable TextVariable (#xn))
#wn(select) Tipo de herramienta 3 caracteres
#wn(select) 1. Tercer carácter de tipo de herramienta
#wn(select) 2. Tercer carácter de tipo de herramienta
#wn(select) 3. Tercer carácter de tipo de herramienta
#wn(select) Longitud útil (herramientas de torneado interior +
taladrado)
#wn(select) Dirección principal de mecanizado (véase la tabla de
la derecha)
#wn(NR) Dirección de mecanizado auxiliar en herramientas de
torneado
#wn(AS) Versión (véase a la derecha)
#wn(ZZ) Número de dientes (herramientas de fresado)
#wn(RS) Radio de filo de la herramienta
#wn(ZD) Diámetro de la isla
#wn(DF) Diámetro de fresa
#wn(SD) Diámetro del mango
#wn(SB) Ancho del filo de la herramienta
#wn(SL) Longitudes de corte
#wn(AL) Longitud de corte inicial
#wn(FB) Ancho de fresa
