HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 67
2.2 Units - Desbast
e

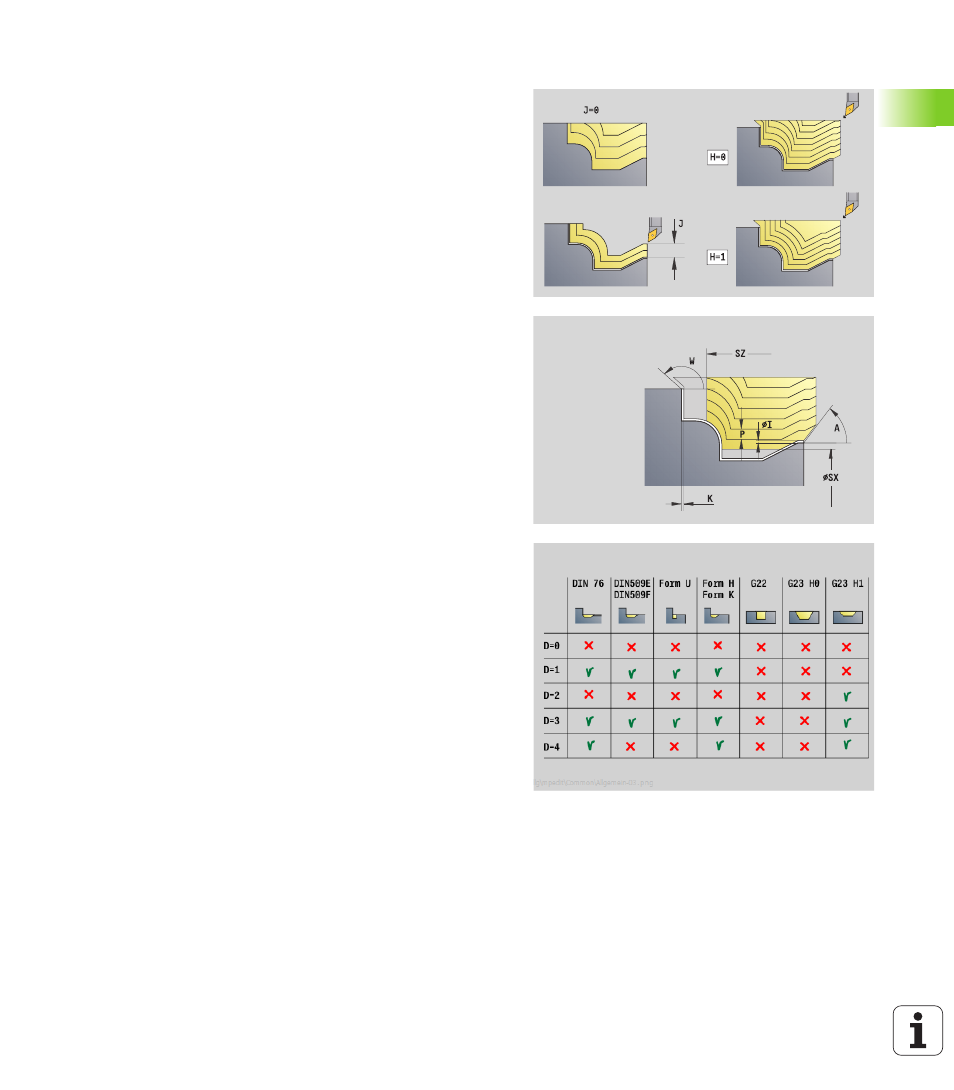

Unit "Desbaste paral. contorno ICP"
La Unit mecaniza el contorno descrito en el apartado PIEZA ACABADA
de "NS hacia NE" paral. contorno. Si en FK se indica un contorno
auxiliar, este será utilizado.
Unitname: G830_ICP / Ciclo: G830 (véase pág. 276)
Acceso al banco de datos de tecnología
 Tipo de mecanizado: desbastar
 Parámetros influidos: F, S, E, P
Formulario contornos
J
Sobremedida de la pieza en bruo (cota de radio) - sólo activa
si no se ha definido ninguna pieza en bruto .
B Cálculo de contorno
 0: automático
 1: Herramienta a la izquierda (G41)
 2: Herramienta a la derecha (G42)
otro parámetros Formulario contornos: véase pág. 60
Formulario ciclo
P
Alimentación máxima
I, K Sobremedida en la dirección X, Z (medida de diámetro)
SX, SZ Limitación del corte (SX: cota de diámetro) - (por defecto:
no se limita el corte)
A Ángulo de aproximación (referencia: eje Z) - (por defecto:
paralelo al eje -Z)
W Ángulo de alejamiento (referencia: eje Z) - (por defecto:
ortogonal al eje -Z)
Q Tipo de retirada al final del ciclo
 0: volver al punto de inicio (primero en dirección X,
después en Z)
 1: posiciona antes del contorno acabado
 2: se retira a la distancia de seguridad y se detiene
H Tipo de líneas de corte
 0: profundidad de mecanizado constante: el contorno se
desplaza por un valor de aproximación constante
(paralelo al eje)
 1: líneas de corte equidistantes: las líneas de corte
transcurren a una distancia constante del contorno
(paralelo al contorno). El contorno será puesto a escala.
HR Dirección de mecanizado principal
 0: automático
 1: +Z
 2: +X
 3: -Z
 4: -X
D Ocultar elementos: no mecanizar elementos de forma
(véase imagen)
Otros formularios: véase pág. 58
