HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 59
2.1 Units smar
t.T
u
rn
El formulario resumido
El formulario resumido contiene las entradas más importantes de la
Unit. Estos parámetros se repiten en los demás formularios.

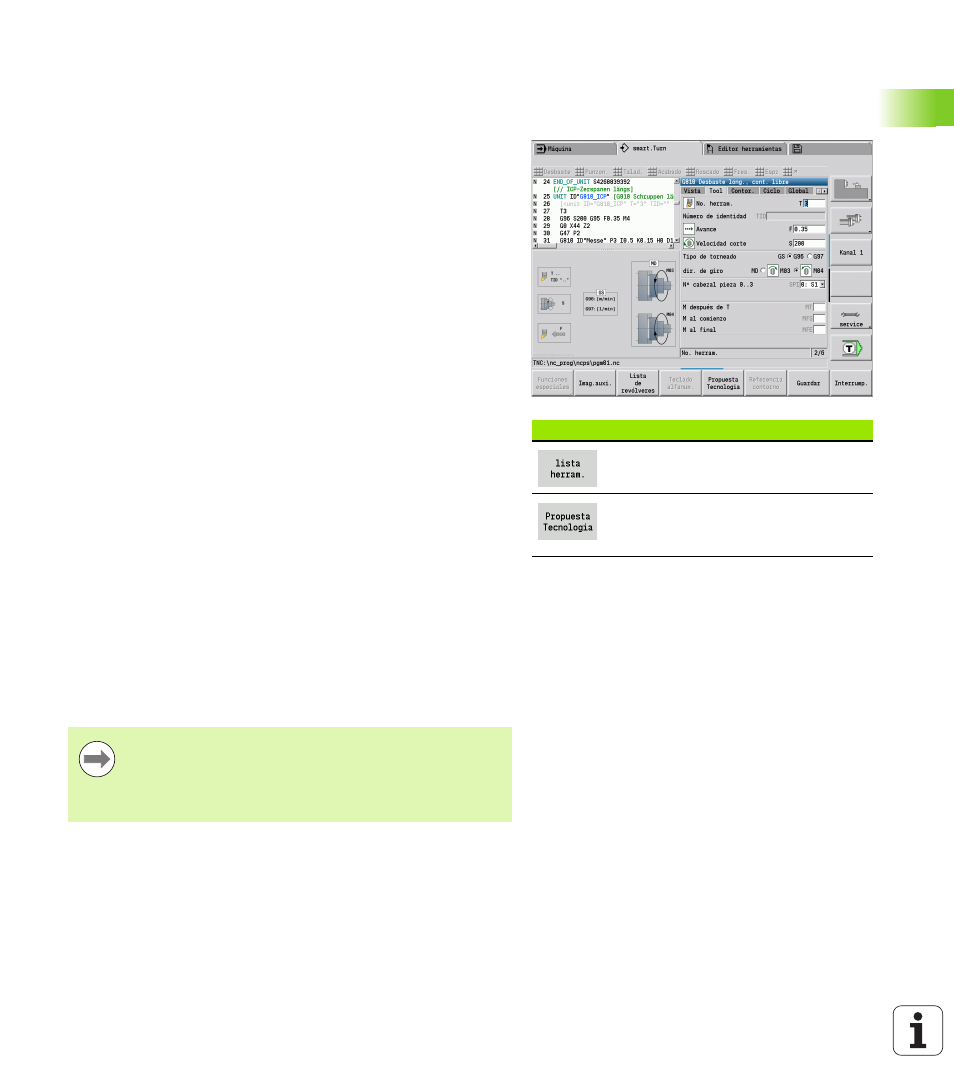

El formulario de herramientas
En este formulario se programa la información tecnológica.
Softkeys en el formulario herramientas
Selección del número de herramienta
Incorporación del avance, la velocidad
de corte y la aproximación del banco
de datos de tecnología.
Formulario "herramientas"
Herramienta
T
Número de herramienta (número de puesto de revólver)
TID El número de identificación (nombre de herramienta) se
registra automáticamente
F Avance: avance por revolución (mm/rev.) para el
mecanizado. Con cada revolución del husillo, la herramienta
se desplaza el valor programado.
S velocidad de corte (constante) (m/min) o revoluciones
constantes (r.p.m.) Se puede conmutar con Tipo de giro GS.
Cabezal
GS
Tipo de torneado
 G96: Velocidad de corte constante. Las revoluciones
cambian sincronizadamente con en diámetro de torneado
 G97: Revoluciones constantes. Las revoluciones no
dependen del diámetro de torneado
MD Dirección de rotación
 M03: en sentido horario (CW)
 M04: en sentido antihorario (CCW)
SPI Número de cabezal de pieza (0..3) Cabezal en el que se
sujeta la pieza (sólo máquinas con varios cabezales)
SPT Número de cabezal de herramienta (0..3) Cabezal de la
herramienta accionada.
Funciones M
MT
M después de T: función M que se ejecuta después de la
llamada a herramienta T.
MFS M al comienzo: función M que se ejecuta al comienzo del
paso de mecanizado.
MFE M al final: función M que se ejecuta al final del paso de
mecanizado.
Cada Unit tiene asignado un tipo de mecanizado para
acceder a la base de datos de tecnología. En la siguiente
descripción, se indica el tipo de mecanizado asociado y los
parámetros de Unit modificados por la propuesta de
tecnología.
