HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 319
4.21 Ciclos de entalladur
a

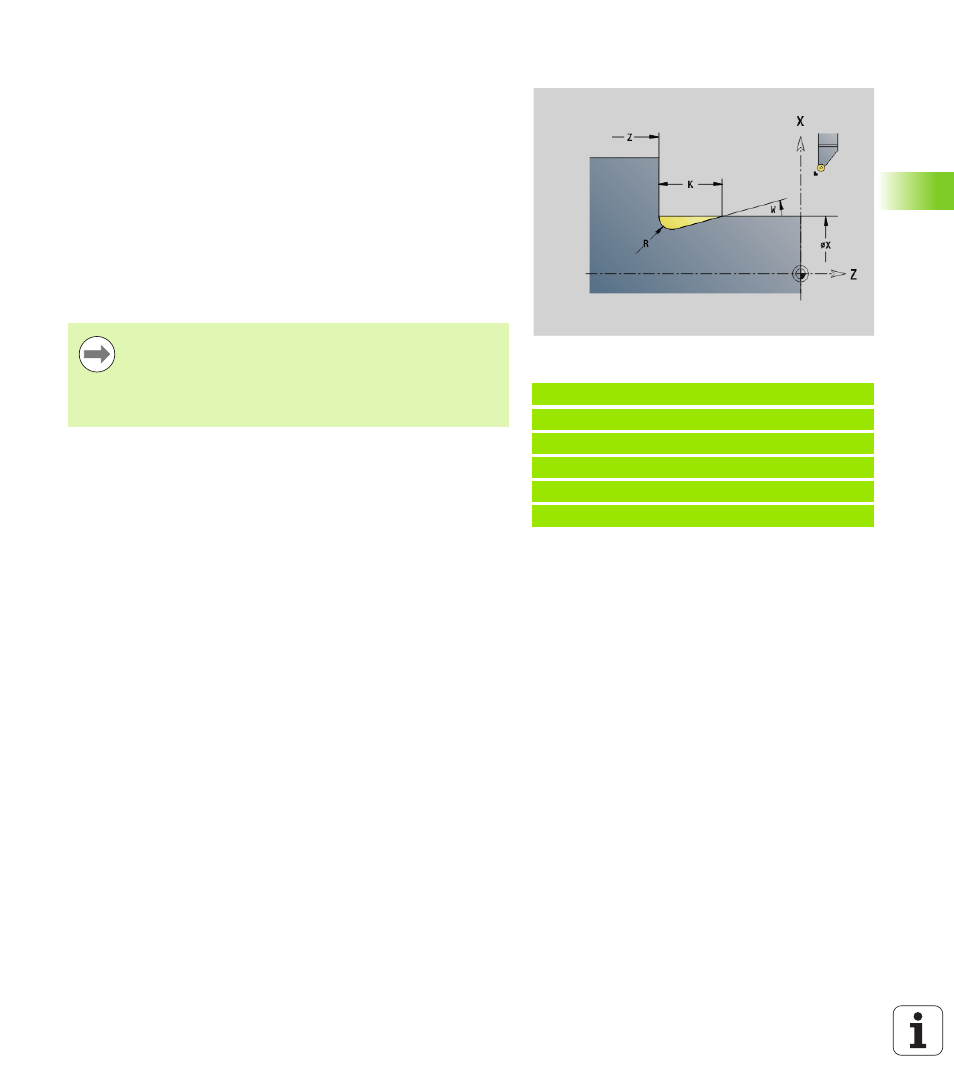

Entalladura forma H G857
G857 crea la entalladura. El punto final se determina conforme a la
entalladura forma H a partir del ángulo de penetración.
Posición de la herramienta tras la ejecución del ciclo: Punto inicial del
ciclo
Ejemplo: G857
%857.nc
[G857]
N1 T2 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G857 X50 Z-30 K7 R2 W30
FINAL
Parámetro
X
Punto de esquina de contorno (cota de diámetro)
Z Punto de esquina de contorno
K Longitud de entalladura
R Radio - sin datos: ningún elemento circular (radio de
herramienta = radio de entalladura)
W Angulo de penetración W - sin datos: se calcula mediante "K" y
"R"
 La entalladura se realiza sólo en esquinas del contorno
perpendiculares y paralelas a los ejes sobre su eje
longitudinal.
 La corrección del radio de filo de cuchilla se ejecuta.
 Sobremedidas: no se compensan
