Torneado profundo G869

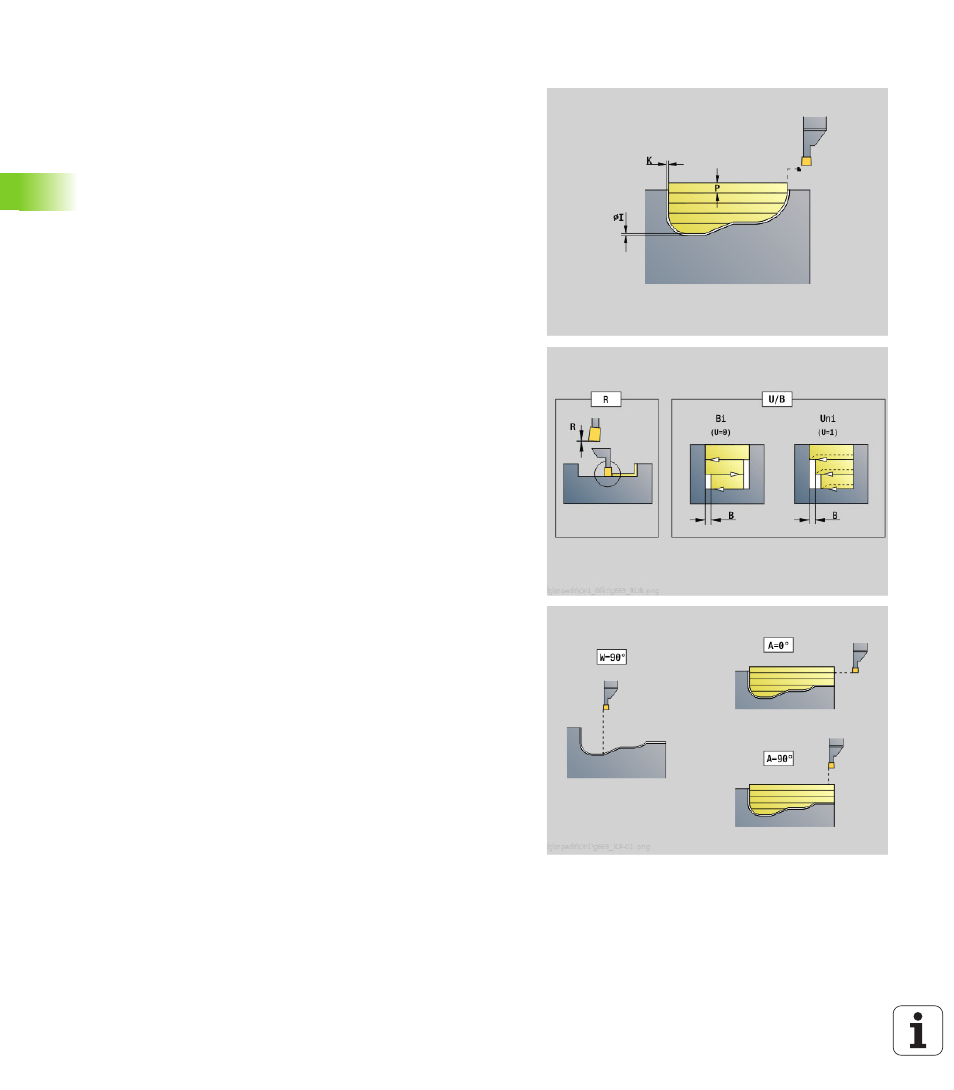

G869 mecaniza el sector de contorno definido. La referencia al
contorno a mecanizar se transmita o en los parámetros de ciclo, o el
contorno se define directamente después de la llamada de ciclo (Ver
“Trabajar con ciclos referidos al contorno” en pág. 268).
Alternando la profundización y el desbaste se realiza el mecanizado
con un mínimo de movimientos de elevación y alimentación. El
contorno a mecanizar puede contener varios fondos. Si es preciso, se
subdivide en varias áreas la superficie a mecanizar.
Parámetro
ID
Contorno auxiliar - Número identificativo del contorno que se
desea mecanizar
NS Número de bloque inicial
 Comienzo del segmento de contorno, o
 Referencia a una profundización G22-/G23-Geo
NE Número de bloque final (final del segmento de contorno):
 NE sin programar: el elemento de contorno NC se mecaniza
en la dirección de definición del contorno.
 NS=NE programado: el elemento de contorno NS se
mecaniza en dirección opuesta a la de definición del
contorno.
 Omitir NE, cuando el contorno se haya definido con G22/
G23-Geo
P Alimentación máxima
R Corrección de profundidad de torneado para el acabado (por
defecto: 0)
I Sobremedida en dirección X (cota de diámetro) - (por defecto:
0)
K Sobremedida en dirección Z (por defecto: 0)
X Limitación del corte (cota de diámetro) - (por defecto: no se
limita el corte)
Z Limitación del corte (por defecto: no se limita el corte)
A Ángulo de aproximación (por defecto: opuesto a la dirección de
profundización)
W Ángulo de alejamiento (por defecto: opuesto a la dirección de
profundización)
Q Desarrollo (por defecto: 0)
 0: Desbaste y Acabado
 1: Sólo desbaste
 2: sólo acabado
U Torneado unidireccional (por defecto: 0)
 0: el desbaste tiene lugar de forma bidireccional.
 1: el desbaste tiene lugar de forma unidireccional en la
dirección de mecanizado (de "NS hacia NE")
