HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 251
4.1
0
Mo
vimient
o
s lineales y cir
c
ular
es

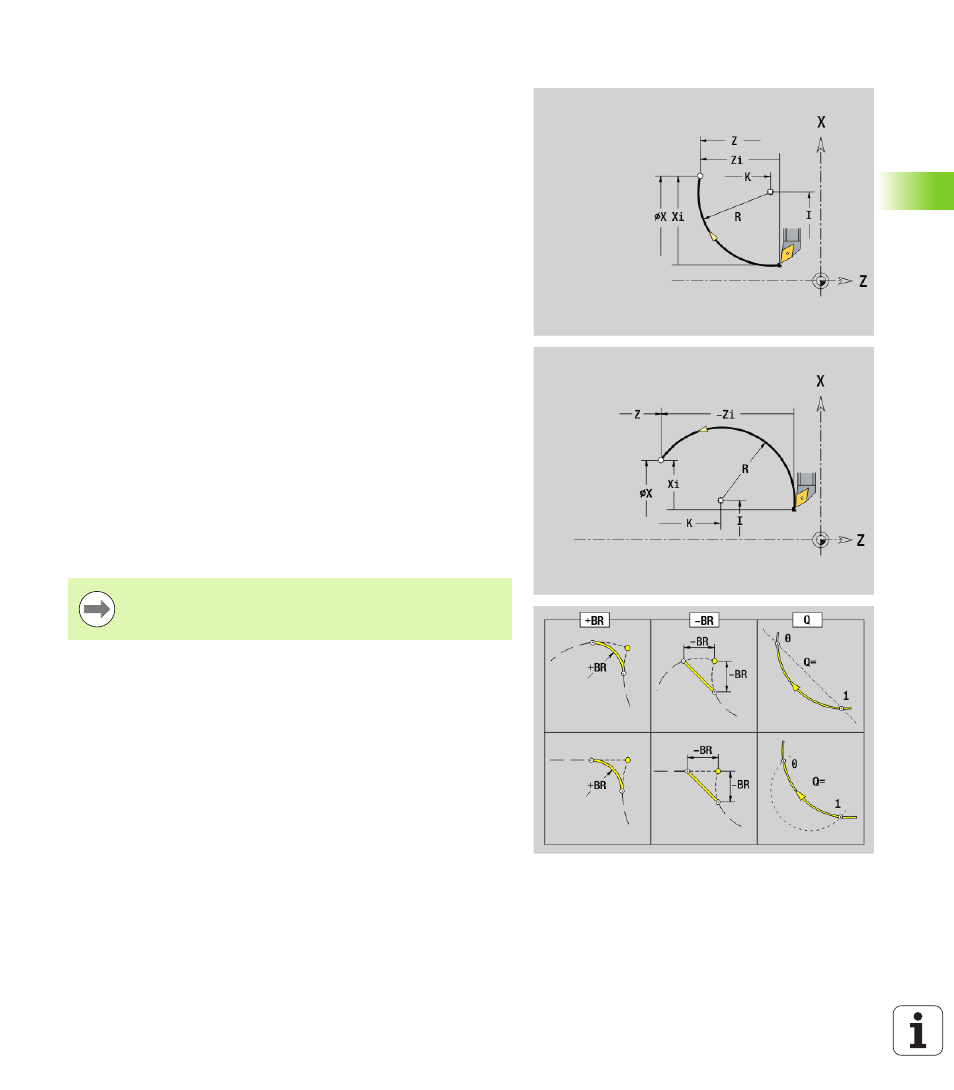

Movimiento circular G12/G13
G12/G13 desplaza la herramienta en una trayectoria circular con el
avance activo hasta el "punto final". La acotación del centro se realiza
de modoabsoluto. Sentido de giro (véase imagen de ayuda):
 G12: en sentido horario
 G13: en sentido antihorario
Parámetro
X
Punto final (cota de diámetro)
Z Punto final
R Radio (0 < R <= 200 000 mm)
I Centro absoluto (cota de radio)
K Centro absoluto
Q Punto de corte. Punto final, cuando el arco de círculo corta una
recta o un arco de círculo (por defecto: 0):
 0: Punto de corte cercano
 1: punto de corte lejano
BR Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
 Sin datos: Transición tangencial
 BR=0: Transición no tangencial
 BR>0: Radio del redondeo
 BR<0: Anchura del bisel
BE: Factor de avance especial para el bisel/redondeo (por defecto: 1)
Avance especial = avance activo * BE (0 < BE <= 1)
Programación X, Z: en cotas absolutas, incrementales,
automantenimiento (comportamiento modal) o "?"
