120 Units smart.Turn
2.7 Units - A
c
abar

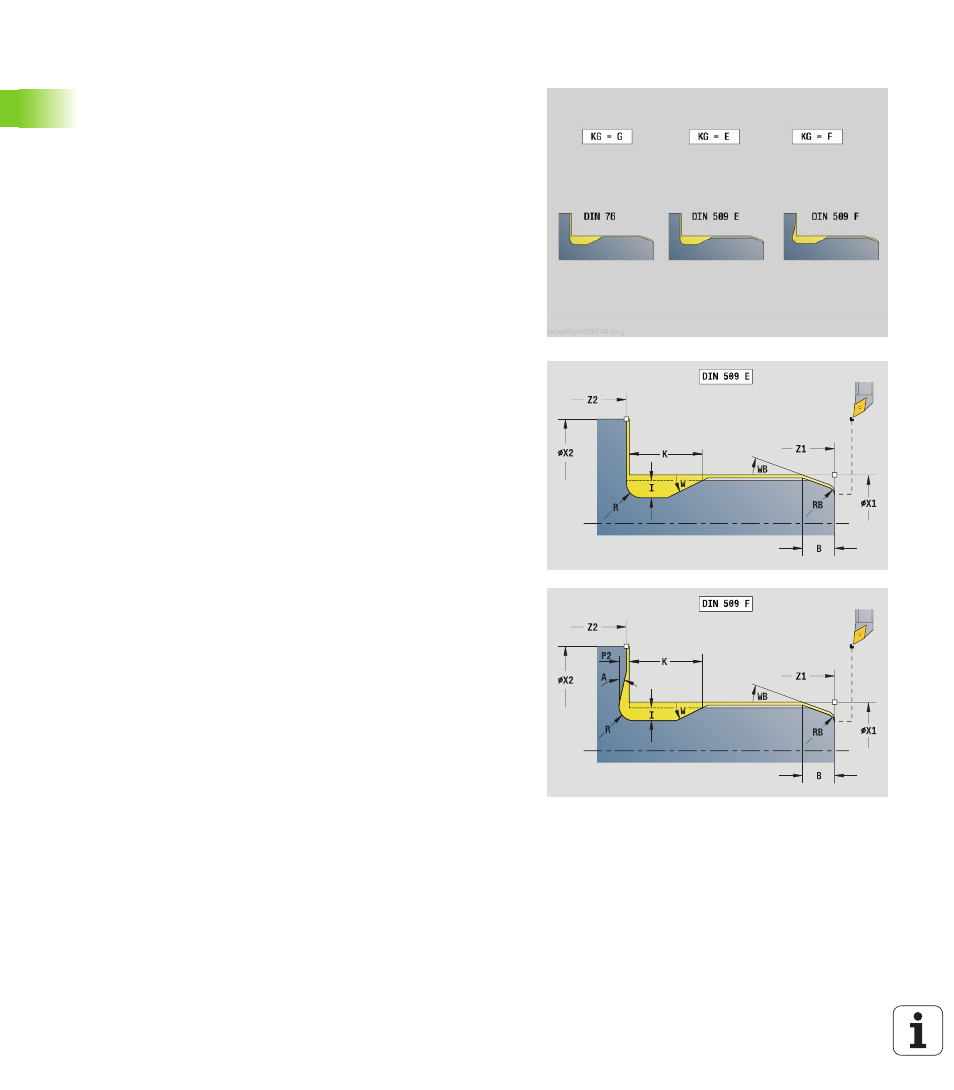

Unit "Tallado Forma E, F, DIN76"
La Unit realiza el tallado definido en KG y la superficie plana a
continuación. La entrada del cilindro se mecaniza cuando se indica uno
de los parámetros longitud de entrada o radio de entrada.
Unitname: G85x_DIN_E_F_G / Ciclo: G85 (véase pág. 313)
Acceso al banco de datos de tecnología
 Tipo de mecanizado Acabado
 Parámetros influidos: F, S, E
Formulario resumen
KG
Tipo de entallado
 E: DIN 509 forma E; ciclo G851 (véase pág. 315)
 F: DIN 509 forma F; cicloG852 (véase pág. 316)
 G: DIN 76 form G (entallado roscado); ciclo G853 (véase
pág. 317)
X1, Z1 Punto inicial del contorno (X1: cota de diámetro)
X2, Z2 Punto final del contorno (X2: cota de diámetro)
App Aproximación véase pág. 63
Formulario forma E
I
Profundidad de entalladura (por defecto: tabla de la norma)
K Longitud de entalladura (por defecto: tabla de la norma)
W Ángulo de entalladura (por defecto: tabla de la norma 15°)
R Radio de entalladura (por defecto: tabla de la norma)
H Modo de partida
 0: al punto inicial
 1: Final de superficie refrentada
Formulario forma F
I
Profundidad de entalladura (por defecto: tabla de la norma)
K Longitud de entalladura (por defecto: tabla de la norma)
W Ángulo de entalladura (por defecto: tabla de la norma 15°)
R Radio de entalladura (por defecto: tabla de la norma)
P2 Profundidad transversal (por defecto: tabla de la norma)
A Ángulo de refrentado (por defecto: tabla de la norma 8°)
H Modo de partida
 0: volver al pto. inic.
 1: Final de superficie refrentada
