498 Programción DIN para el eje Y
6.2 Cont
or
nos en plano XY

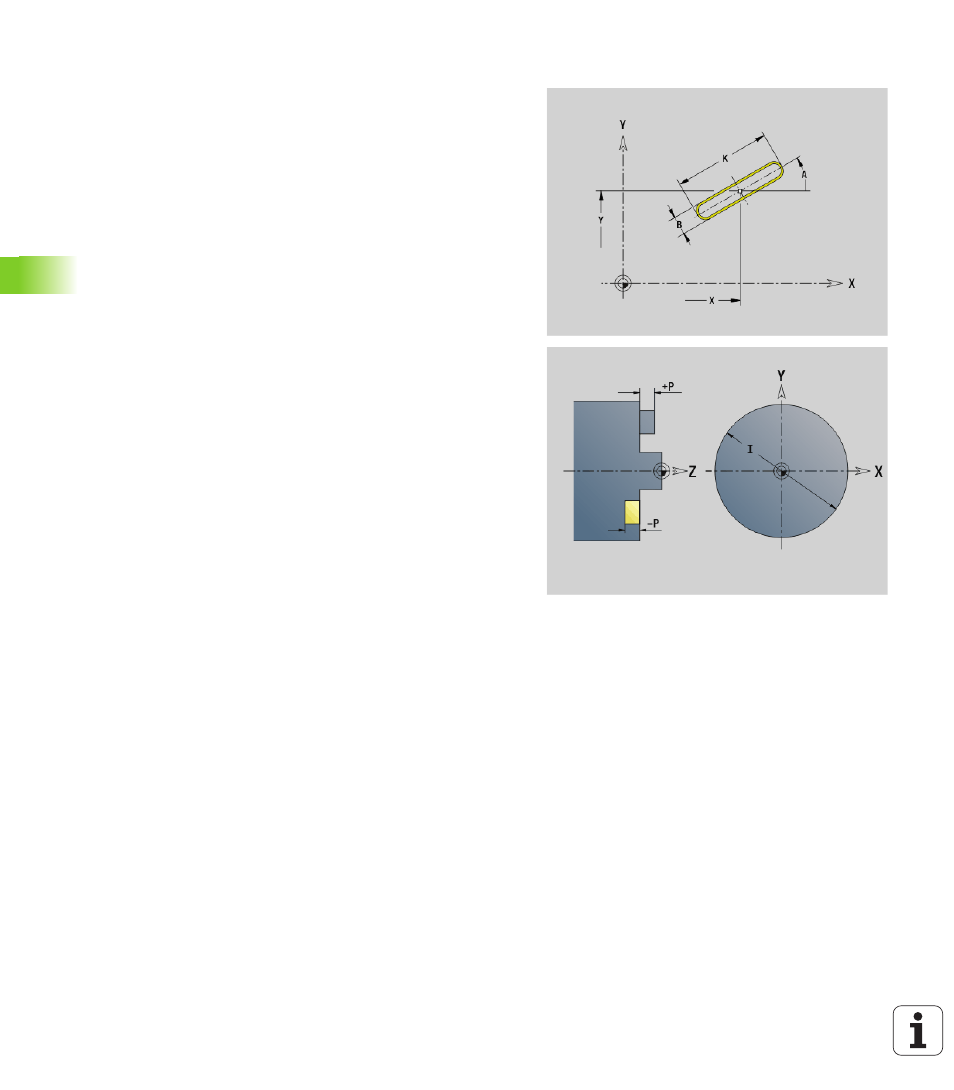

Ranura lineal en el plano XY G371-Geo
G371 define una ranura lineal en el plano XY.
Parámetro
X
Punto central de la ranura (cota del radio)
Y Punto central de la ranura
K Longitud de la ranura
B Anchura de la ranura
A Ángulo de posición (referencia: eje X positivo; por defecto: 0°)
P Profundidad/altura (por defecto: "P" de G308)
 P<0: Cajera
 P>0: Isla
I Diámetro de limitación (para la limitación del corte)
 Ninguna introducción: "X" desde la denominación de sección
 "I" sobreescribe "X" desde la denominación de sección
