HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 69
2.2 Units - Desbast
e

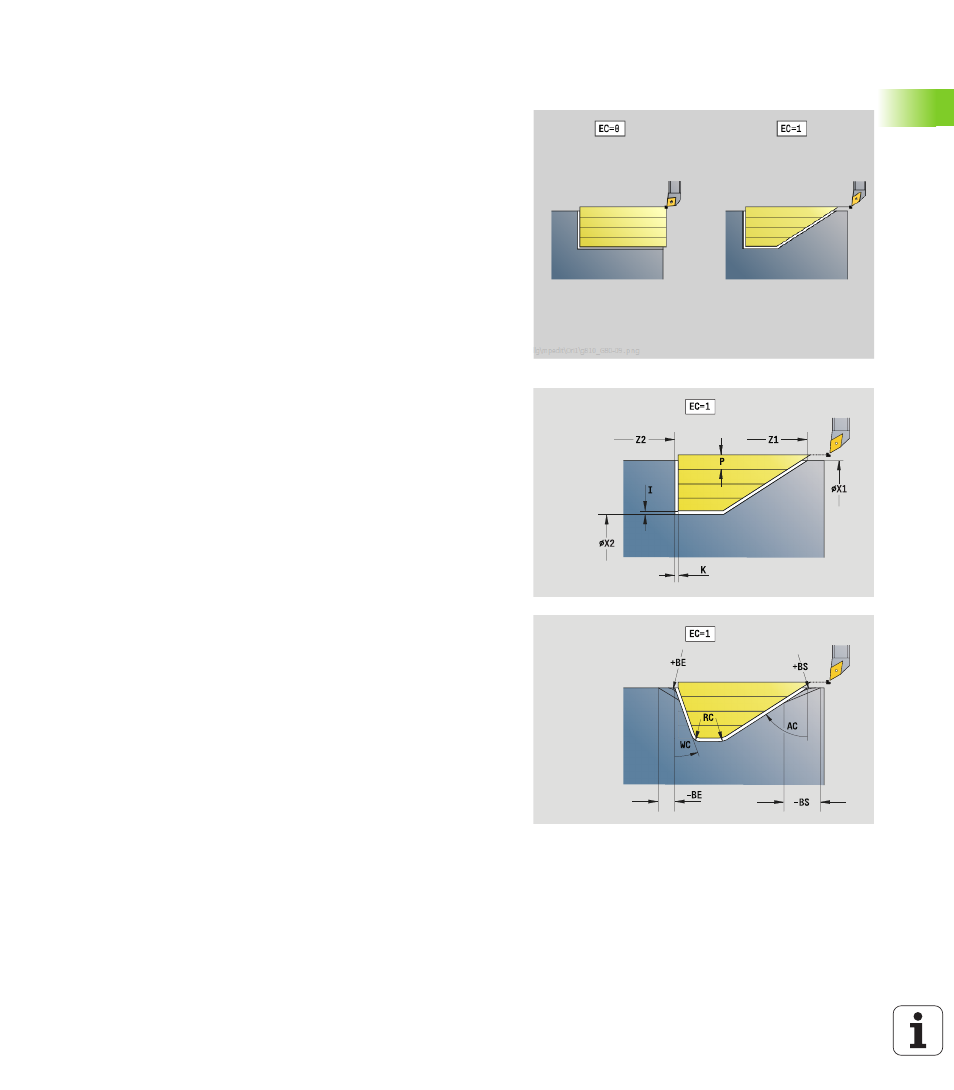

Unit "Desbaste longitudinal, introducción
directa de contorno"
La Unit mecaniza el contorno descrito con los parámetros. En EC se
determina si se trata de un "contorno normal" o de un contorno de
profundización.
Unitname: G810_G80 / Ciclo: G810 (véase pág. 270)
Acceso al banco de datos de tecnología
 Tipo de mecanizado: desbastar
 Parámetros influidos: F, S, E, P
Formulario contornos
EC
Tipo de contorno
 0: Contorno normal
 1: Contorno de penetración
X1, Z1 Punto inicial del contorno
X2, Z2 Punto final del contorno
RC Redondeo: Radio en la esquina del contorno
AC Ángulo inicial: Ángulo del primer elemento de contorno
(Campo: 0° < 90°)
WC Ángulo final: Ángulo del último elemento de contorno
(Campo: 0° < 90°)
BS -Chaflán/+Redondeo al inicio:
 BS>0: Radio del redondeo
 BS<0: Longitud de segmento del bisel
BE: -Chaflán/+Redondeo al final
 BE>0: Radio del redondeo
 BE<0: Longitud de segmento del bisel
BP Duración de pausa: tiempo de interrupción del movimiento
de avance para rotura de viruta.
BF Duración de avance: intervalo de tiempo hasta la siguiente
pausa. Mediante la interrupción del movimiento de avance
se rompe la viruta.
Formulario ciclo
P
Alimentación máxima
I, K Sobremedida en la dirección X, Z (medida de diámetro)
E Comportamiento en penetración
 E>0: Avance de penetración durante el mecanizado de
elementos de contorno descendentes. Los elementos
descendentes del contorno se mecanizan.
 Sin valor: El avance de penetración se reduce durante el
mecanizado de elementos de contorno descendentes -
máx. 50 %. Los elementos descendentes del contorno
se mecanizan.
H Alisado del contorno
 0: después de cada corte a lo largo del contorno (dentro
del margen de aproximación)
 1: Alisado del contorno después del último corte
(contorno completo); levantar por debajo de 45º
 2: Sin alisado del contorno; levantar por debajo de 45º
Otros formularios: véase pág. 58
