HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 499
6.2 Cont
or
nos en plano XY

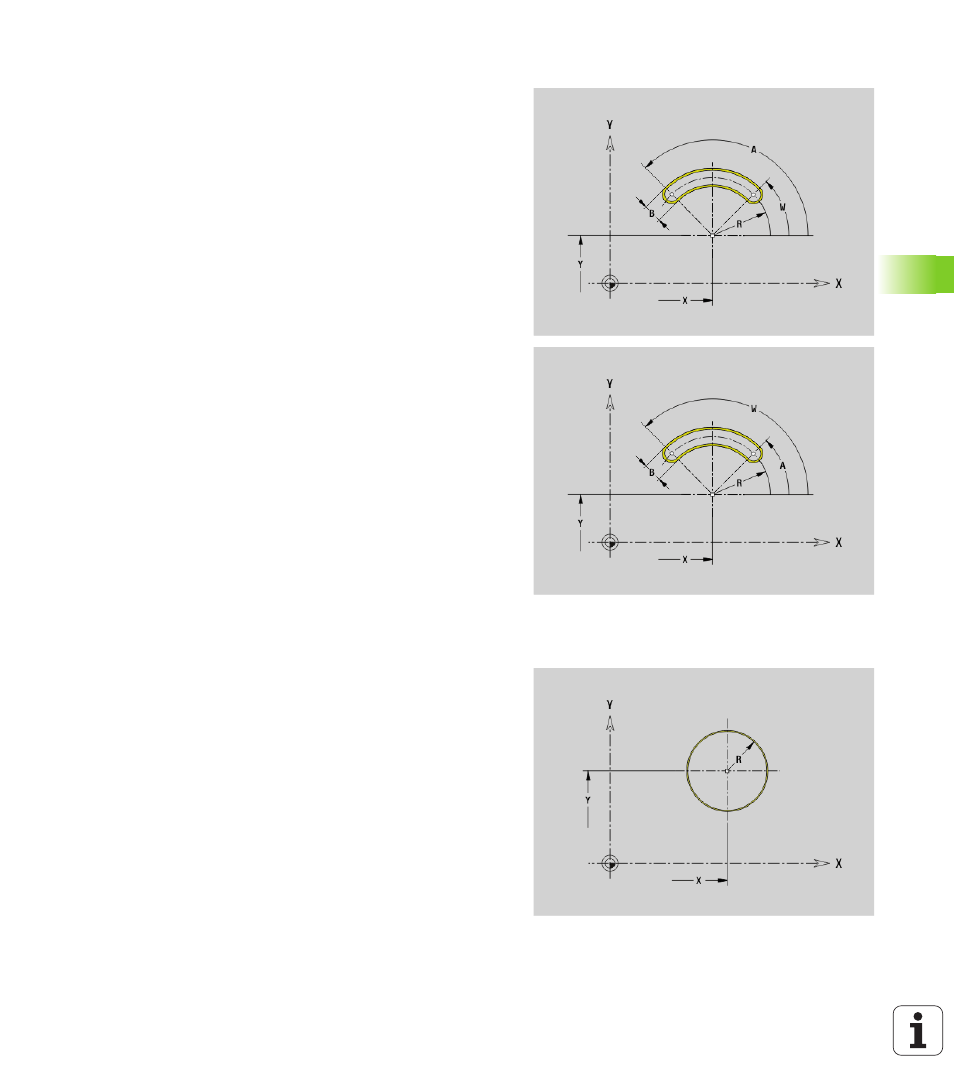

Ranura circular en el plano XY G372/G373-Geo
G372/G373 define una ranura circular en el plano XY.
 G372: ranura circular en sentido horario
 G373: ranura circular en sentido antihorario
Círculo completo plano XY G374-Geo
G374 define un círculo completo en el plano XY.
Parámetro
X
Punto central de la curvatura de la ranura (cota del radio)
Y Punto central de la curvatura de la ranura
R Radio de curvatura (referencia: trayectoria del centro de la
ranura)
A Ángulo inicial referencia: eje X positivo; por defecto: 0°)
W Ángulo final (referencia: eje X positivo; por defecto: 0°)
B Anchura de la ranura
P Profundidad/altura (por defecto: "P" de G308)
 P<0: Cajera
 P>0: Isla
I Diámetro de limitación (para la limitación del corte)
 ninguna introducción: "X" desde la denominación de sección
 "I" sobreescribe "X" desde la denominación de sección
Parámetro
X
Punto central del círculo (cota del radio)
Y Punto central del círculo
R Radio del círculo
P Profundidad/altura (por defecto: "P" de G308)
 P<0: Cajera
 P>0: Isla
I Diámetro de limitación (para la limitación del corte)
 ninguna introducción: "X" desde la denominación de sección
 "I" sobreescribe "X" desde la denominación de sección
