Segmento rectilíneo de contorno de torneado
G1-Geo
G1 define un segmento rectilíneo en un contorno de torneado.
Parámetro
X
Punto final del elemento de contorno (cota de diámetro)
Z
Punto final del elemento de contorno
AN

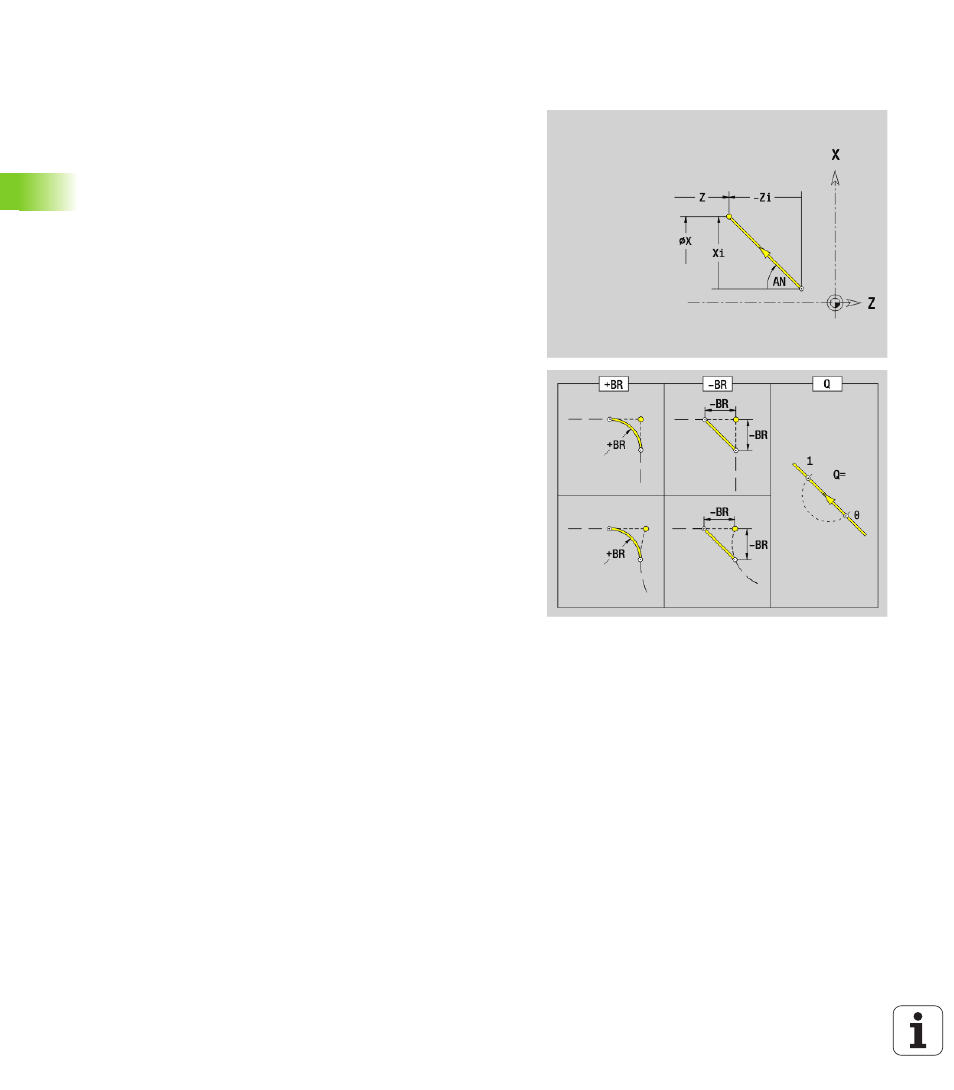

Ángulo respecto al eje de rotación (dirección angular: véase
imagen de ayuda)
Q
Punto de corte Punto final cuando el segmento rectilíneo corta
un arco de círculo (por defecto: 0):
0: Punto de corte cercano
1: punto de corte lejano
BR
Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
Sin datos: Transición tangencial
BR=0: Transición no tangencial
BR>0: Radio del redondeo
BR<0: Anchura del bisel
BE, BF, BD, BP y BH (Ver “Atributos de mecanizado para los
elementos de forma” en pág. 199)
FP
No mecanizar elemento (únicamente necesario para
TURN PLUS):
0: no mecanizar elemento básico (recta)
1: no mecanizar elemento superpuesto (por ej., bisel o
redondeo)
2: no mecanizar elemento básico / superpuesto
IC
Sobremedida corte de medición (diámetro de corte de
medición)
KC
Longitud corte de medición
HC
Contador corte de medición: número de las piezas de trabajo
tras las que debe efectuarse una medición
