174 Units smart.Turn para el eje Y
3.3 Units - F
resado eje Y

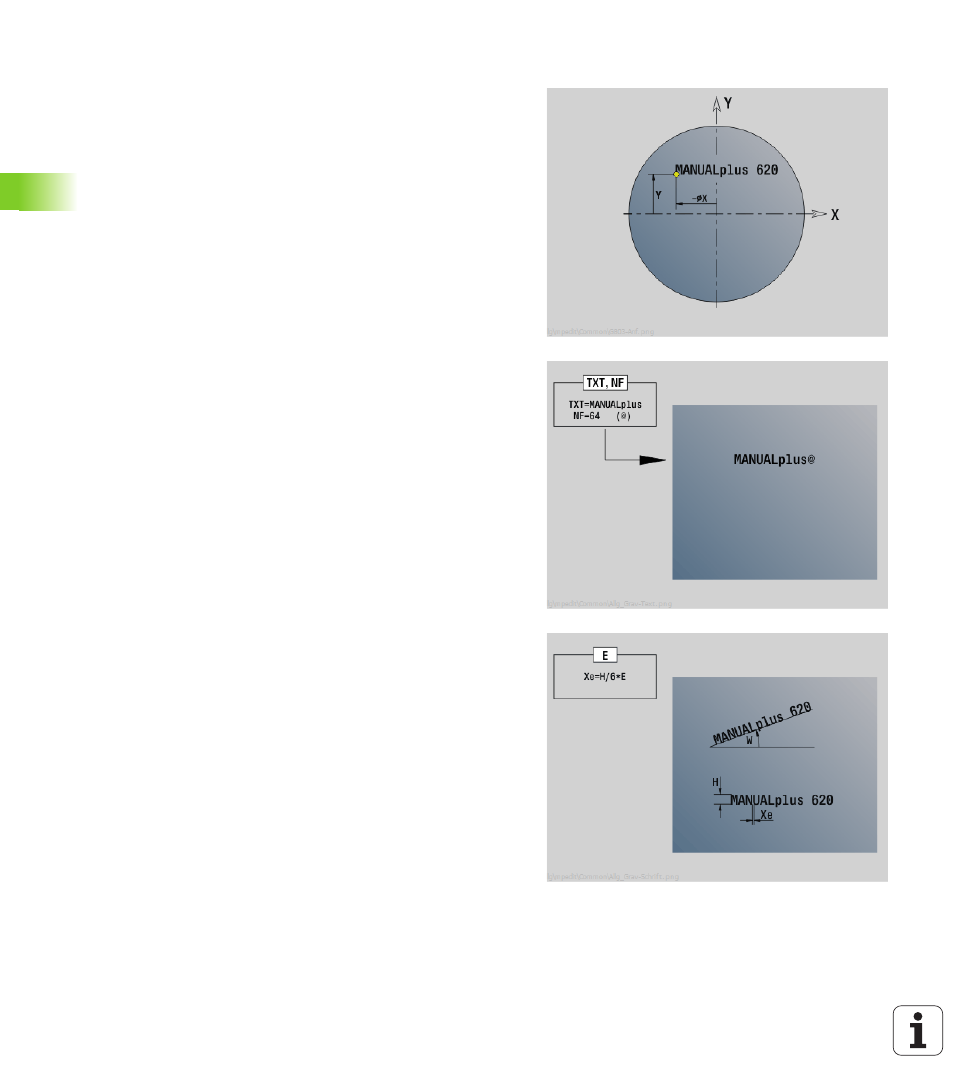

Unit "Gravar plano XY"
La Unit grava secuencias de caracteres dispuestos linealmente en el
plano XY. Los acentos y signos especiales, que no se pueden
introducir en el editor smart.Turn, se definen signo por signo en NF. Si
se programa "seguir escribiendo directamente" (Q=1), se suprime el
cambio de herramientas y el preosicionado. Se aplican los valores
tecnológios del ciclo de gravar anterior.
Unitname: G803_GRA_FRONT / Ciclo: G803 (véase pág. 532)
Tabla de signos: véase pág. 375
Acceso al banco de datos de tecnología
 Tipo de mecanizado: gravar
 Parámetros influidos: F, S
Parámetros formulario Posición
X, Y
Punto inicial
Z Punto final Posición Z, a la que se aproxima para el fresado.
RB Nivel de retroceso
APP Aproximación: véase pág. 63
DEP Alejamiento: véase pág. 63
Parámetros Formulario ciclo
TXT
Texto que se debe gravar
NF Número de carácter (carácter que se debe gravar)
H Altura caracter
E Factor de distancia (cálculo: véase imagen)
W Ángulo de inclinación
FZ Factor de avance de penetración (avance de penetración =
avance actual * FZ)
Q Continuar escribiendo
 0 (no): el gravado se realiza a partir del punto inicial
 1 (si): gravar a partir de la posición de la herramienta
Otros formularios: véase pág. 58
