138 Units smart.Turn
2.9 Units – F
resar superficie fr
ontal
Unit "Fresado de cajeras de Figuras en superficie
frontal"
La Unit fresa la cajera definida con Q. Seleccione el tipo de mecanizado
en QK (desbaste/acabado) y la estrategia de profundización.
Unitname: G84x_Fig_Front_C / Ciclo: G845 (véase pág. 369); G846
(véase pág. 373)
Acceso al banco de datos de tecnología
 Tipo de mecanizado: fresado
 Parámetros influidos: F, S, FZ, P

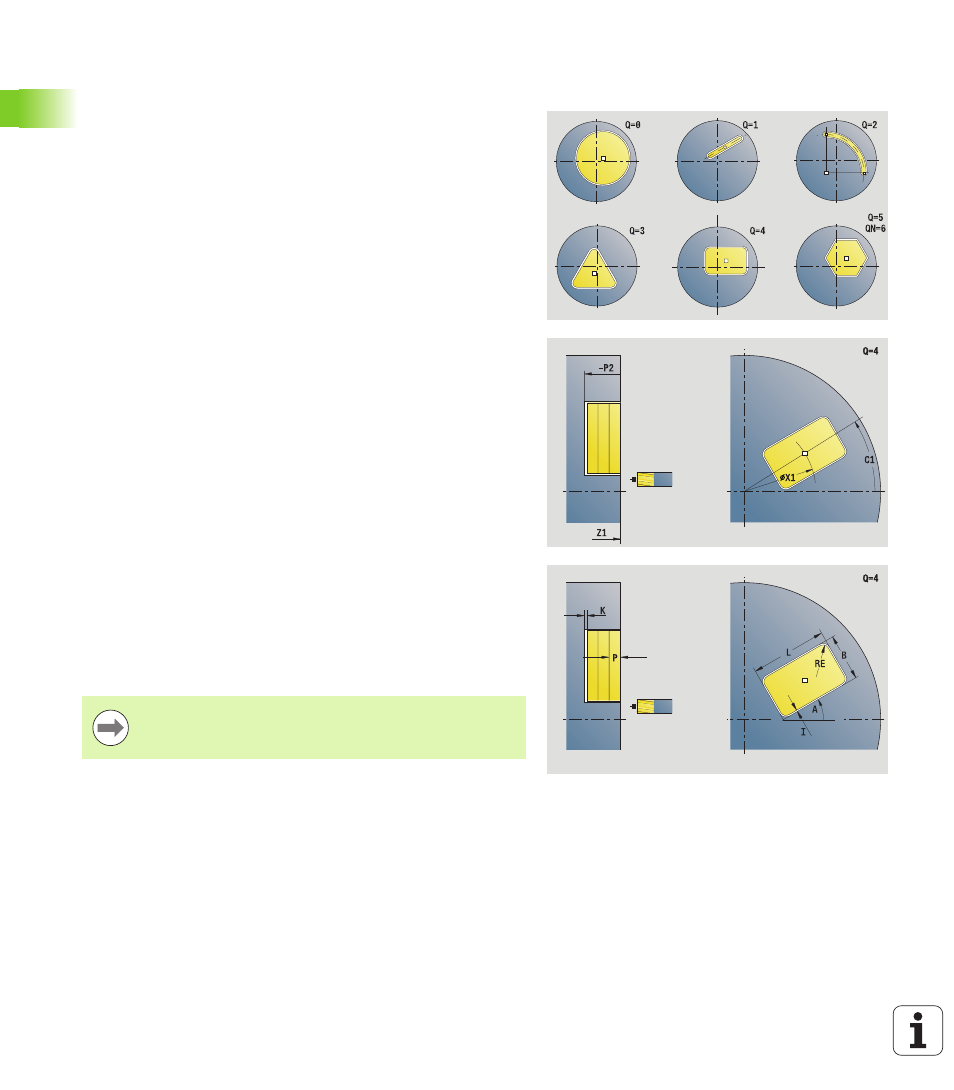

Formulario figura
Q
Tipo de figura
 0: Círculo completo
 1: ranura lineal
 2: ranura circular
 3: triangulo
 4: Rectangular / cuadrado
 5: Polígono
QN Número de vértices del polígono - Sólo con Q=5 (polígono)
X1 Diámetro de centro de la figura
C1 Ángulo del centro de la figura
Z1 Arista superior de fresado
P2 Profundidad de la figura
L Longitud de arista / Entrecaras
 L>0: Longitud de arista
 L<0: Entrecaras (diámetro de círculo interior) del
polígono
B Anchura del rectángulo
RE Radio de redondeo
A Ángulo respecto al eje X
Q2 Sentido de giro de la ranura - sólo con Q=2 (ranura circular)
 cw: en sentido horario
 ccw: en sentido antihorario
W Ángulo punto final ranura - sólo con Q=2 (ranura circular)
Programe sólo los parámetros relevantes para el tipo de
figura seleccionado.
