204 Programación DIN
4.3 Element
o
s básicos del cont
or
no de t
o
rn
eado

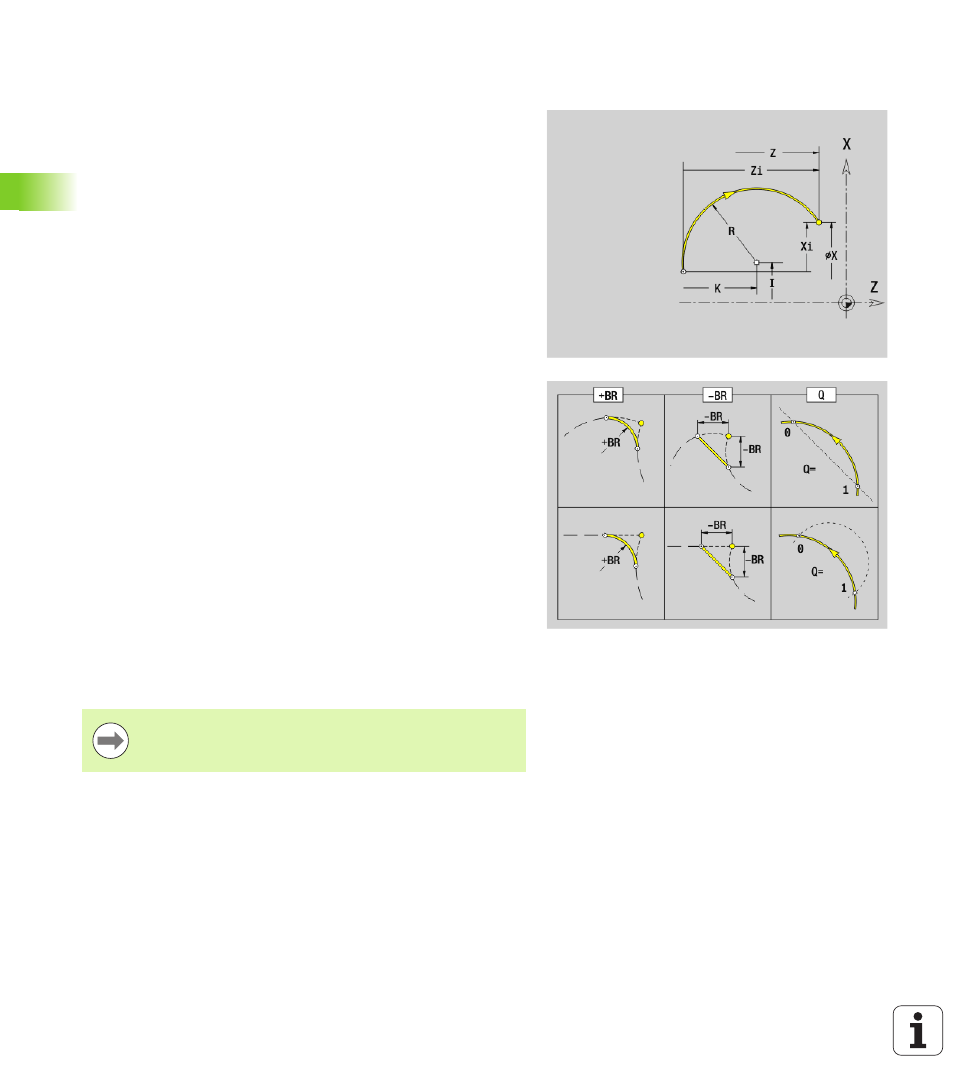

Arco de círculo de contorno de torneado G12-/
G13-Geo
G12/G13 define un arco de círculo en un contorno de torneado con
acotación absoluta del centro. Sentido de giro (véase imagen de
ayuda):
 G12: en sentido horario
 G13: en sentido antihorario
Parámetro
X
Punto final del elemento de contorno (cota de diámetro)
Z Punto final del elemento de contorno
I Centro (cota de radio)
K Centro
R Radio
Q Punto de corte. Punto final, cuando el arco de círculo corta una
recta o un arco de círculo (por defecto: 0):
 0: Punto de corte cercano
 1: punto de corte lejano
BR Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
 Sin datos: Transición tangencial
 BR=0: Transición no tangencial
 BR>0: Radio del redondeo
 BR<0: Anchura del bisel
BE, BF, BD, BP y BH (Ver “Atributos de mecanizado para los
elementos de forma” en pág. 199)
FP
No mecanizar elemento (únicamente necesario para
TURN PLUS):
 0: no mecanizar elemento básico (recta)
 1: no mecanizar elemento superpuesto (por ej., bisel o
redondeo)
 2: no mecanizar elemento básico / superpuesto
Programación X, Z: en cotas absolutas, incrementales,
automantenimiento (comportamiento modal) o "?"
