HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 233
4.7 Cont
or
nos superficie fr
ontal/post
er
ior

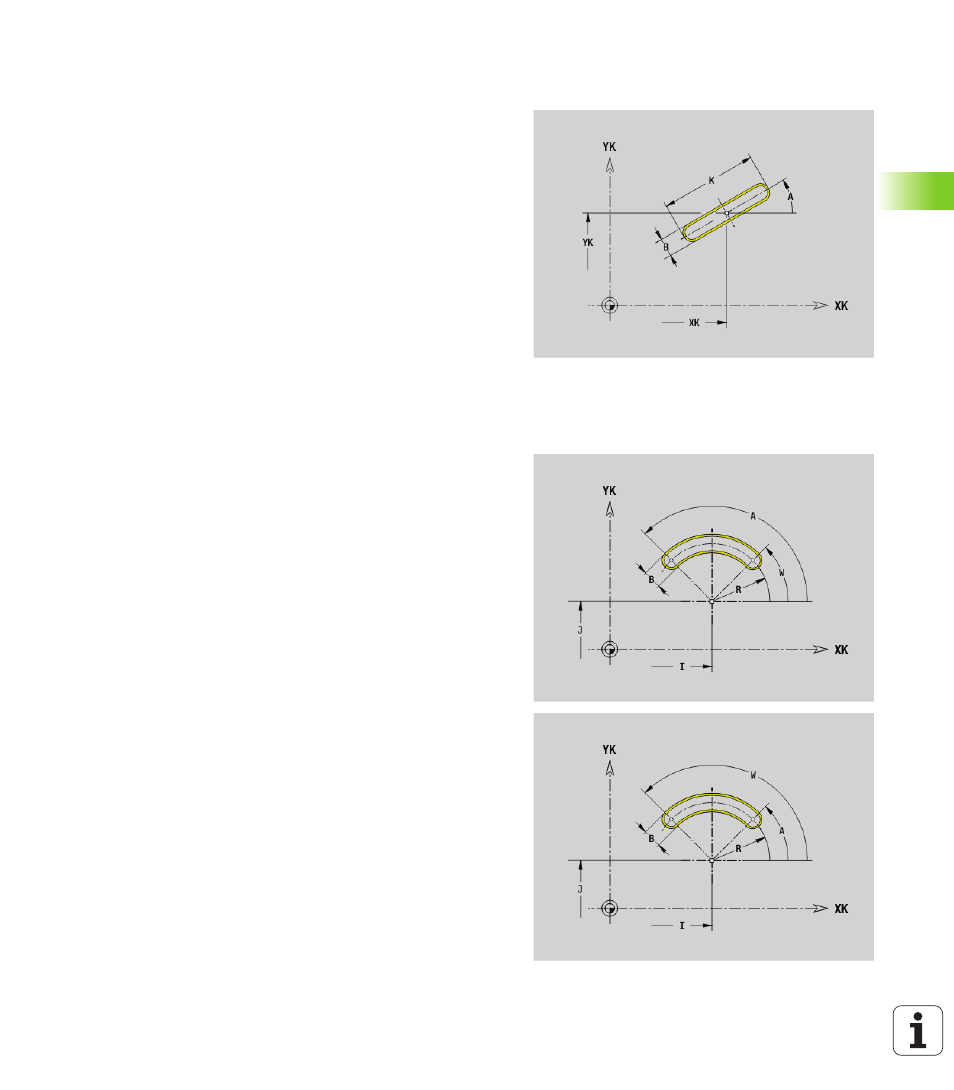

Ranura lineal en la superficie frontal/posterior
G301-Geo
G301 define una ranura lineal en el contorno de la superficie frontal o
posterior.
Ranura circular en la superficie frontal/posterior
G302-/G303-Geo
G302/G303 define una ranura circular en un contorno en la superficie
frontal o posterior.
 G302: ranura circular en sentido horario
 G303: ranura circular en sentido antihorario
Parámetro
XK
Centro en coordenadas cartesianas
YK Centro en coordenadas cartesianas
X Diámetro (centro en coordenadas polares)
C Ángulo (centro en coordenadas polares)
A Ángulo respecto al eje XK (por defecto: 0°)
K Longitud de la ranura
B Anchura de la ranura
P Profundidad/altura (por defecto: "P" de G308)
 P<0: Cajera
 P>0: Isla
Parámetro
I
Centro de curvatura en coordenadas cartesianas
J Centro de curvatura en coordenadas cartesianas
X Diámetro (centro en coordenadas polares)
C Ángulo (centro en coordenadas polares)
R Radio de curvatura (referencia: trayectoria del centro de la
ranura)
A Ángulo inicial; referencia: eje XK; por defecto: 0°
W Ángulo final; referencia: eje XK; (por defecto): 0°
B Anchura de la ranura
P Profundidad/altura (por defecto: "P" de G308)
 P<0: Cajera
 P>0: Isla
