568

TURN PLUS

7.

4 Indicaciones del mecanizado

Mecanizado del eje

TURN PLUS en las piezas ondulatorias además del mecanizado
estándar se realiza también el mecanizado de la parte posterior. De
esta forma se pueden mecanizar ejes en una sola sujeción. En el
diálogo del medio de sujeción, se puede seleccionar en el parámetro
de introducción V el tipo de sujeción correspondiente para el
mecanizado de eje (Eje/Mandril o Eje/arrastre frontal).

TURN PLUS no asiste a la hora de retirar el cabezal móvil y no
comprueba la situación de sujeción.

Criterio para un "eje": la pieza está sujeta por el lado del cabezal y el
lado del contrapunto.

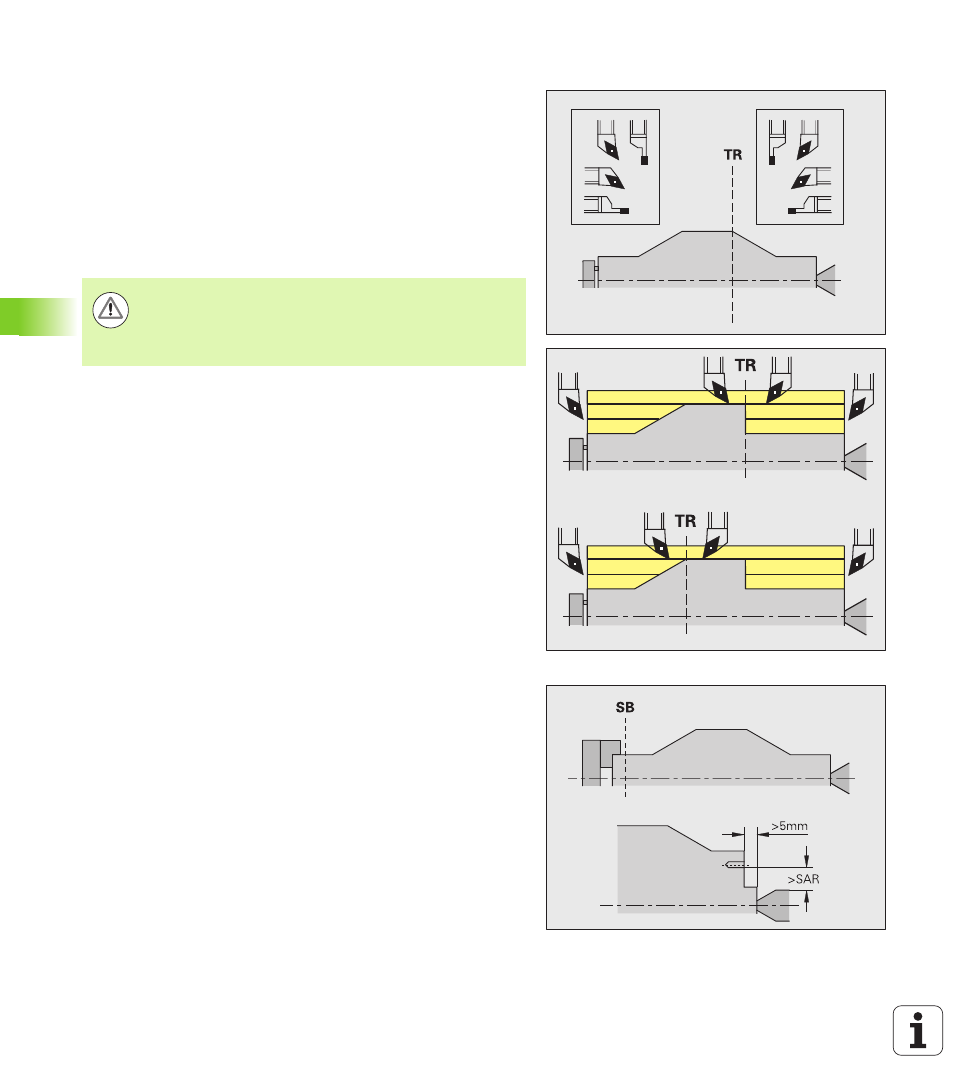

Punto de separación (TR)

El punto de separación (TR) divide la pieza en zona frontal y zona
posterior. Si no se indica el punto de separación, TURN PLUS lo
posiciona en la transición del diámetro mayor al diámetro menor. Los
puntos de separación deben situarse en la esquinas exteriores.

Herramienta para el mecanizado de

la zona frontal: dirección principal de mecanizado "- Z"; o bien
preferentemente herramientas de roscar o profundizar "a
izquierdas", etc.

la zona posterior: dirección principal de mecanizado "+ Z"; o bien
preferentemente herramientas de roscar o profundizar "a derechas",
etc.

Fijar/ modificar el punto de separación: Véase “Punto de separación
G44” en pág. 221.

Zona de protección para taladrados y fresados

TURN PLUS mecaniza contornos de taladrado y fresado sobre
superficies planas (parte frontal y posterior) bajo las siguientes
condiciones:

la distancia (horizontal) hasta la superficie plana es de > 5 mm, o

la distancia entre la mordaza y el contorno de taladrado/ fresado es
> SAR
(SAR: véase Parámetros de usuario).

Si en el lado del cabezal el eje está sujeto con mordazas, TURN PLUS
tiene en cuenta la limitación del corte O.

¡Atención: Peligro de colisión!

TURN PLUS no comprueba las colisiones en el
mecanizado transversal o cuando se trabaja en la
superficie frontal y la parte posterior.
