104 Units smart.Turn
2.6 Units - Pr
etaladr
a
r eje C
2.6 Units - Pretaladrar eje C

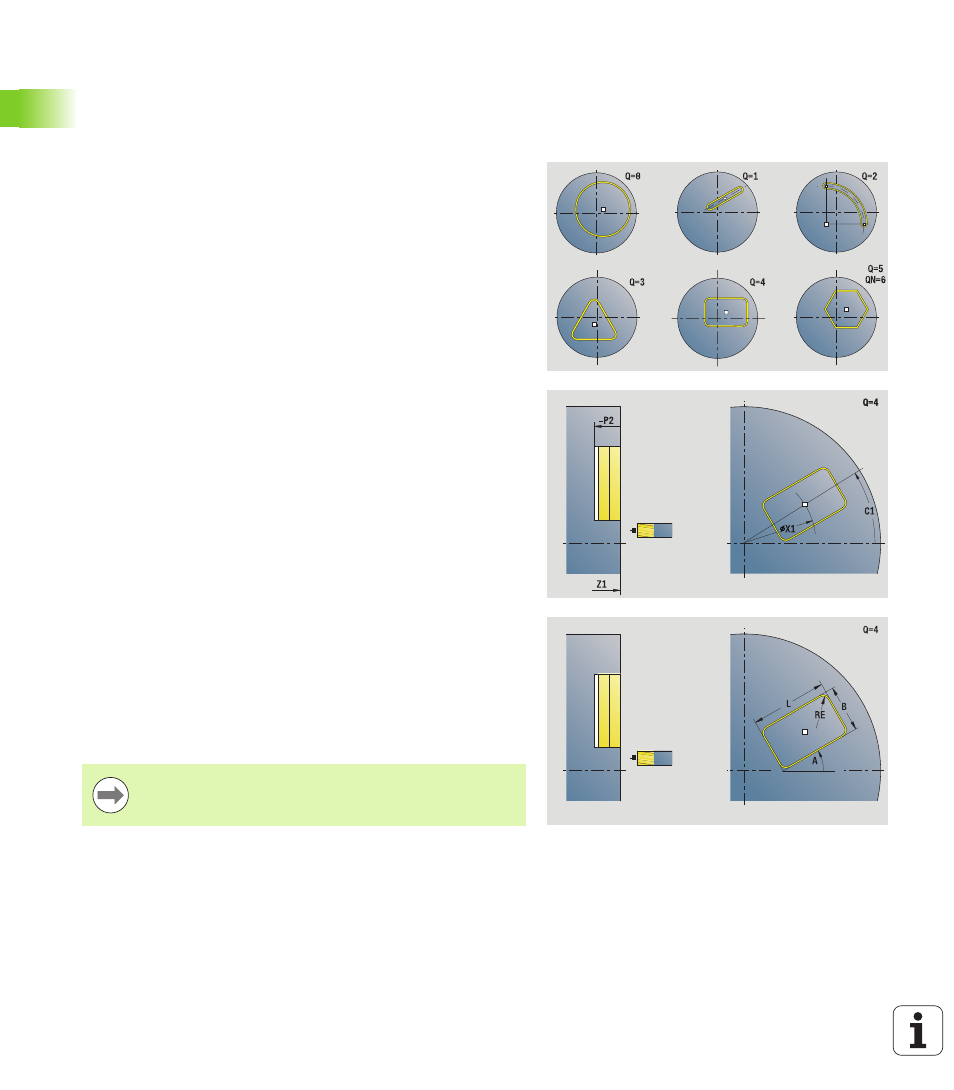

Unit "Pretaladrado fresado de contorno figuras
superficie frontal"
La Unit determina la posición del pretaladrado y realiza el taladrado. El
ciclo de fresado a continuación recibe la posición del pretaladrado a
través de la referencia guardada en NF.
Unitname: DRILL_STI_KON_C / Ciclo: G840 A1 (véase pág. 358); G71
(véase pág. 322)
Acceso al banco de datos de tecnología
 Tipo de mecanizado: taladrar
 Parámetros influidos: F, S
Formulario figura
Q
Tipo de figura
 0: Círculo completo
 1: ranura lineal
 2: ranura circular
 3: triangulo
 4: Rectangular / cuadrado
 5: Polígono
QN Número de vértices del polígono - Sólo con Q=5 (polígono)
X1 Diámetro de centro de la figura
C1 Ángulo del centro de la figura
Z1 Arista superior de fresado
P2 Profundidad de la figura
L Longitud de arista / Entrecaras
 L>0: Longitud de arista
 L<0: Entrecaras (diámetro de círculo interior) del
polígono
B Anchura del rectángulo
RE Radio de redondeo
A Ángulo respecto al eje X
Q2 Sentido de giro de la ranura - sólo con Q=2 (ranura circular)
 cw: en sentido horario
 ccw: en sentido antihorario
W Ángulo punto final ranura - sólo con Q=2 (ranura circular)
Programe sólo los parámetros relevantes para el tipo de
figura seleccionado.
