Edición en paralelo
En el editor de smart.Turn pueden abrirse simultáneamente hasta 6
programas NC. El editor muestra el nombre de los programas abiertos
en la lista de pestañas. Si ha modificado el programa NC, el editor
indica el nombre en color rojo.
Puede programar en el editor de smart.Turn, mientras la máquina
procesa un programa en el modo automático.

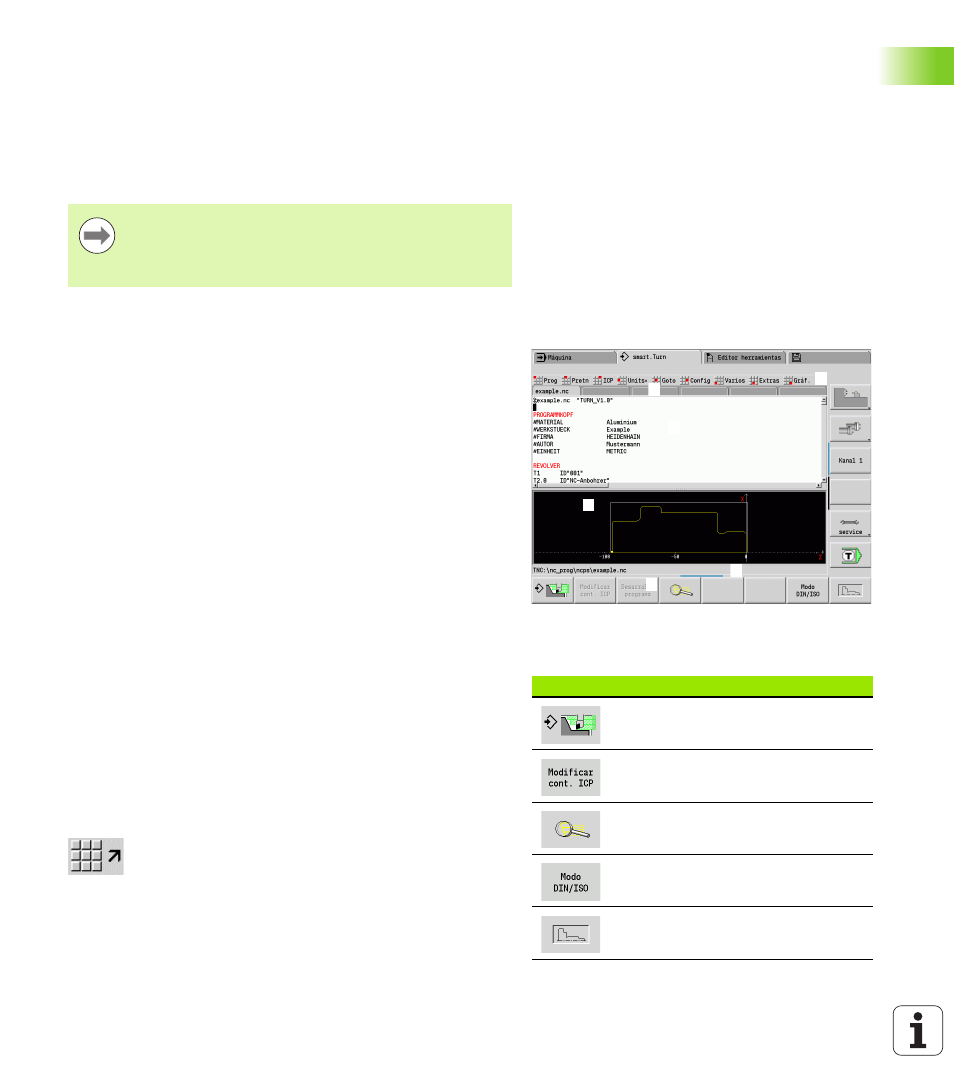

Diseño de pantalla
1 Barra de menú
2 Barra del programa NC con los nombres de los programas NC
cargados. El programa seleccionado está marcado.
3 Ventana de programa
4 Visualización de contorno o ventana de programa grande
5 Teclas de configuración rápida
6 Línea de estado
Selección de las funciones del editor
Las funciones del editor smart.Turn están divididas en el "menú
principal" y en varios "submenús".
A los submenús se accede de la siguiente manera:
 seleccionando las opciones de menú correspondientes
 posicionando el cursor dentro del segmento de programa
Al menú jerárquicamente superior se accede de la siguiente manera:
 pulsando la tecla ESC
 utilizando la opción de menú
Softkeys: se dispone de softkeys para cambiar rápidamente a "modos
de funcionamiento adyacentes", para cambiar de una ventana de
edición a otra y para activar los gráficos.
 El editor de smart.Turn guarda todos los programas
abiertos en cada cambio de modo.
 El programa que se está ejecutando en automático está
bloqueado para la edición.
3
2
1
4
5
6
Softkeys con la ventana de programa activa
Inicia el programa actual en la
simulación
Abre el contorno donde se encuentra
el cursor en el ICP.
Activa la lupa en la visualización de
contorno
Conmuta entre el modo UNIT y el
modo DIN/ISO
Activa la visualización de contorno e
inicia el dibujo nuevo del contorno
