144 Units smart.Turn
2.1
0
Units – F
resar superficie lat
e
ra
l

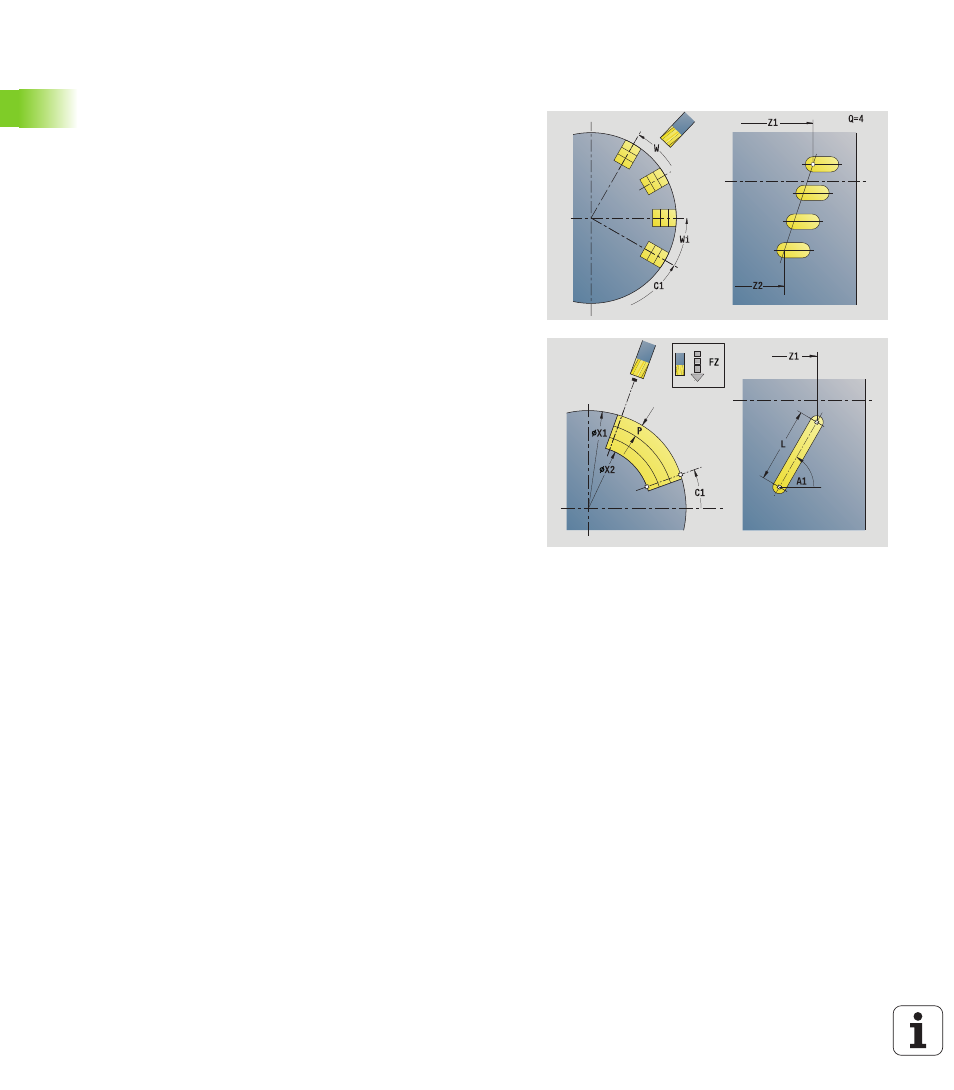

Unit "Patrón de ranuras lineal en superficie
lateral"
La Unit realiza un patrón lineal de ranuras con distancias equidistantes
en la superficie lateral. El punto inicial de las ranuras es igual a las
posiciones del patrón. La longitud y la posición de las ranuras se
definen en la Unit. La anchura de la ranura coincide con el diámetro de
la fresa.
Unitname: G792_Lin_Lat_C / Ciclo: G792 (véase pág. 347)
Acceso al banco de datos de tecnología
 Tipo de mecanizado: fresado
 Parámetros influidos: F, S, FZ, P
Formulario Patrón
Q
Número de ranuras
Z1, C1 Punto inicial patrón
Wi Incremento angular
W Ángulo final
Z2 Punto final del patrón
Formulario ciclo
X1
Arista superior de fresado (Cota de diámetro)
X2 Base de fresado (diámetro)
L Longitud de la ranura
A1 Ángulo respecto al eje Z
P Alimentación máxima
FZ Avance de alimentación
Otros formularios: véase pág. 58
