Trayectoria en el plano YZ G181-Geo

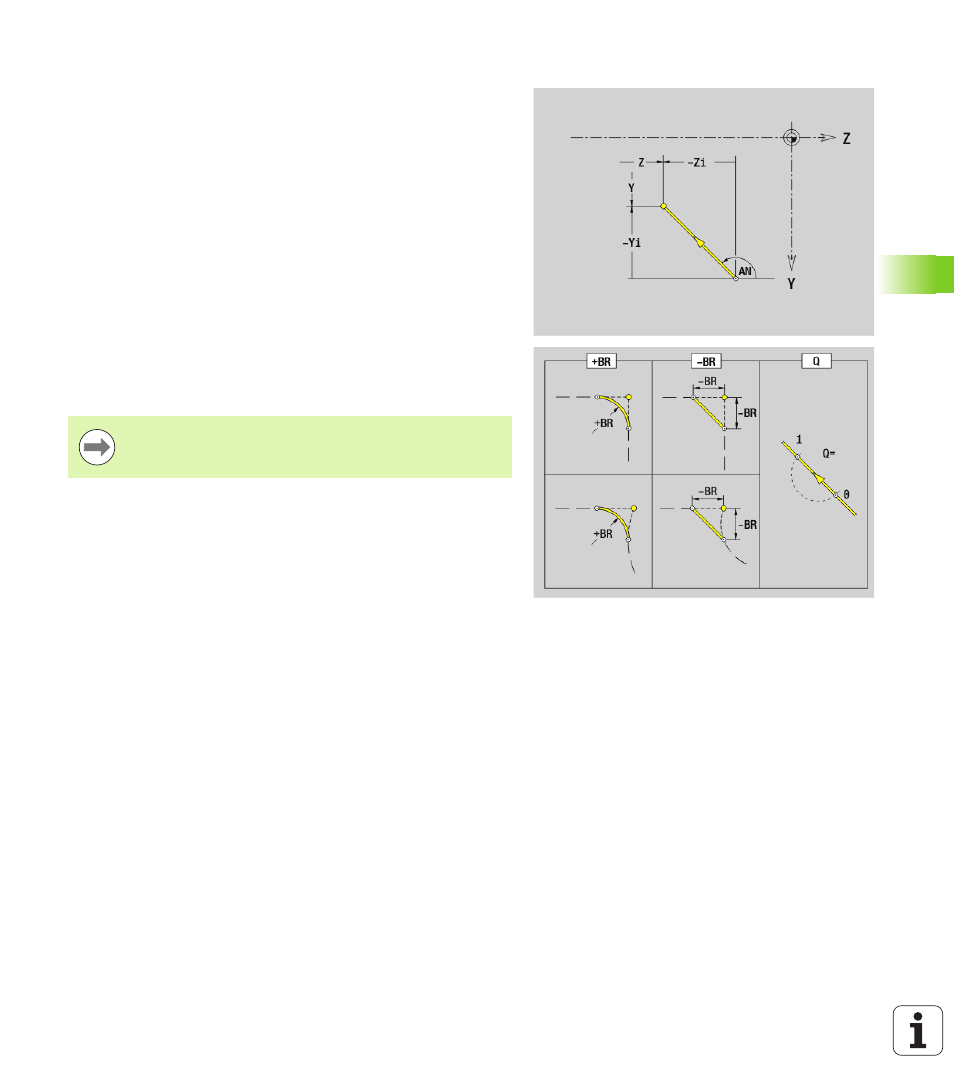

G181 define un elemento lineal en un contorno del plano YZ.
Parámetro
Y
Punto final
Z Punto final
AN Ángulo respecto al eje Z positivo
Q Punto de corte. Punto final cuando el segmento rectilíneo corta
un arco de círculo (por defecto: 0):
 0: Punto de corte cercano
 1: punto de corte lejano
BR Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
 Sin datos: Transición tangencial
 BR=0: Transición no tangencial
 BR>0: Radio del redondeo
 BR<0: Anchura del bisel
Programación Y, Z: en cotas absolutas, incrementales,
autoretención o "?"
