HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 503
6.2 Cont
or
nos en plano XY

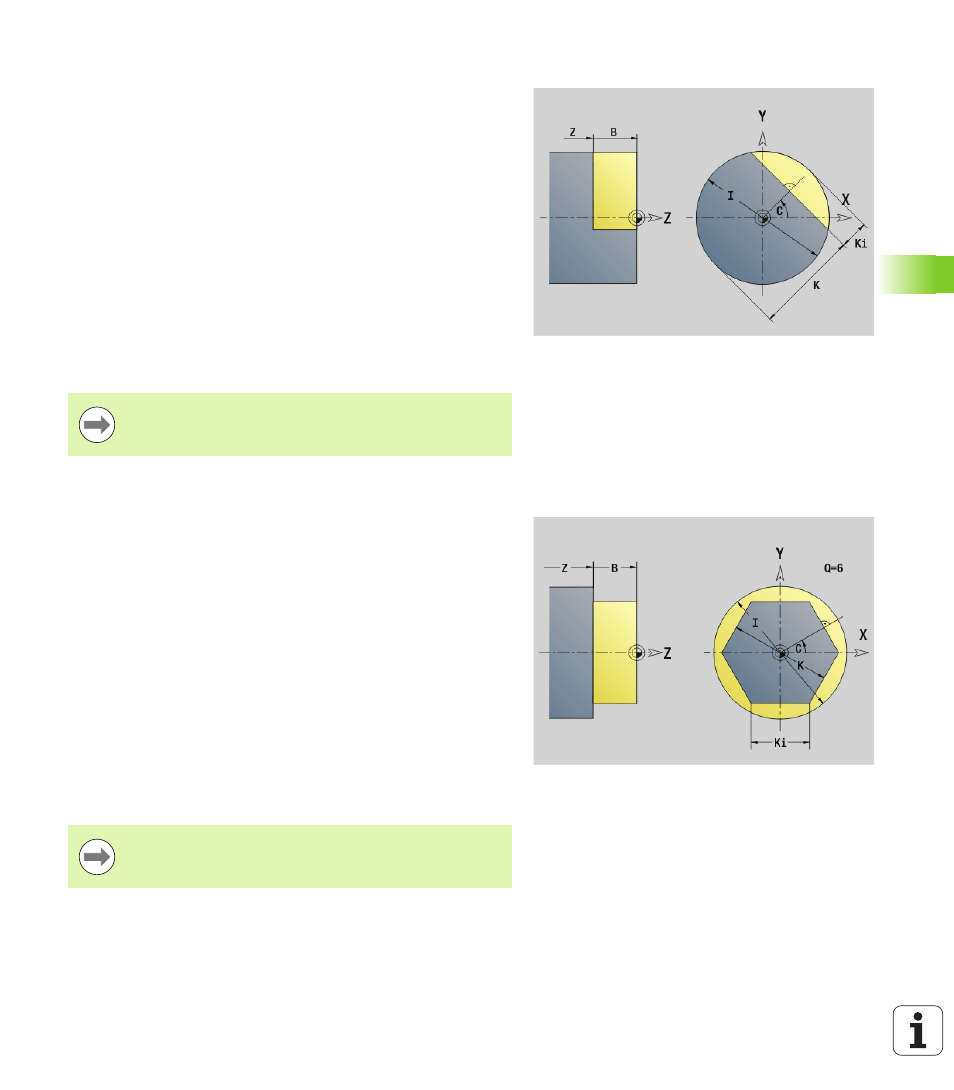

Superficie individual en el plano XY G376-Geo
G376 define una superficie en el plano XY.
Superficies de polígono en el plano XY G477-Geo
G477 define superficies con múltiples aristas en el plano XY.
Parámetro
Z
Arista de referencia (por defecto: "Z" desde la denominación de
sección)
K Espesor sobrante
Ki Profundidad
B Anchura (referencia: arista de referencia Z)
 B<0: superficie en dirección negativa Z
 B>0: superficie en dirección positiva Z
I Diámetro de limitación (para la limitación del corte y referencia
para K/Ki)
 ninguna introducción: "X" desde la denominación de sección
 "I" sobreescribe "X" desde la denominación de sección
C Ángulo de cabezal de la superficie perpendicular (por defecto:
"C" desde la denominación de sección)
El signo de la "anchura B" se evalúa, independientemente
de si la superficie está en la parte frontal o en la parte
posterior.
Parámetro
Z
Arista de referencia (por defecto: "Z" desde la denominación de
sección)
K Ancho de llave (diámetro del círculo interior)
Ki Longitud de la arista
B Anchura (referencia: arista de referencia Z)
 B<0: superficie en dirección negativa Z
 B>0: superficie en dirección positiva Z
C Ángulo de cabezal de la superficie perpendicular (por defecto:
"C" desde la denominación de sección)
Q Número de superficies (Q >= 2)
I Diámetro de limitación (para la limitación del corte)
 ninguna introducción: "X" desde la denominación de sección
 "I" sobreescribe "X" desde la denominación de sección
El signo de la "anchura B" se evalúa, independientemente
de si la superficie está en la parte frontal o en la parte
posterior.
