Definiciones de cont
or
no en la sección del mecanizado
Círculo completo en la superficie frontal/
posterior G304

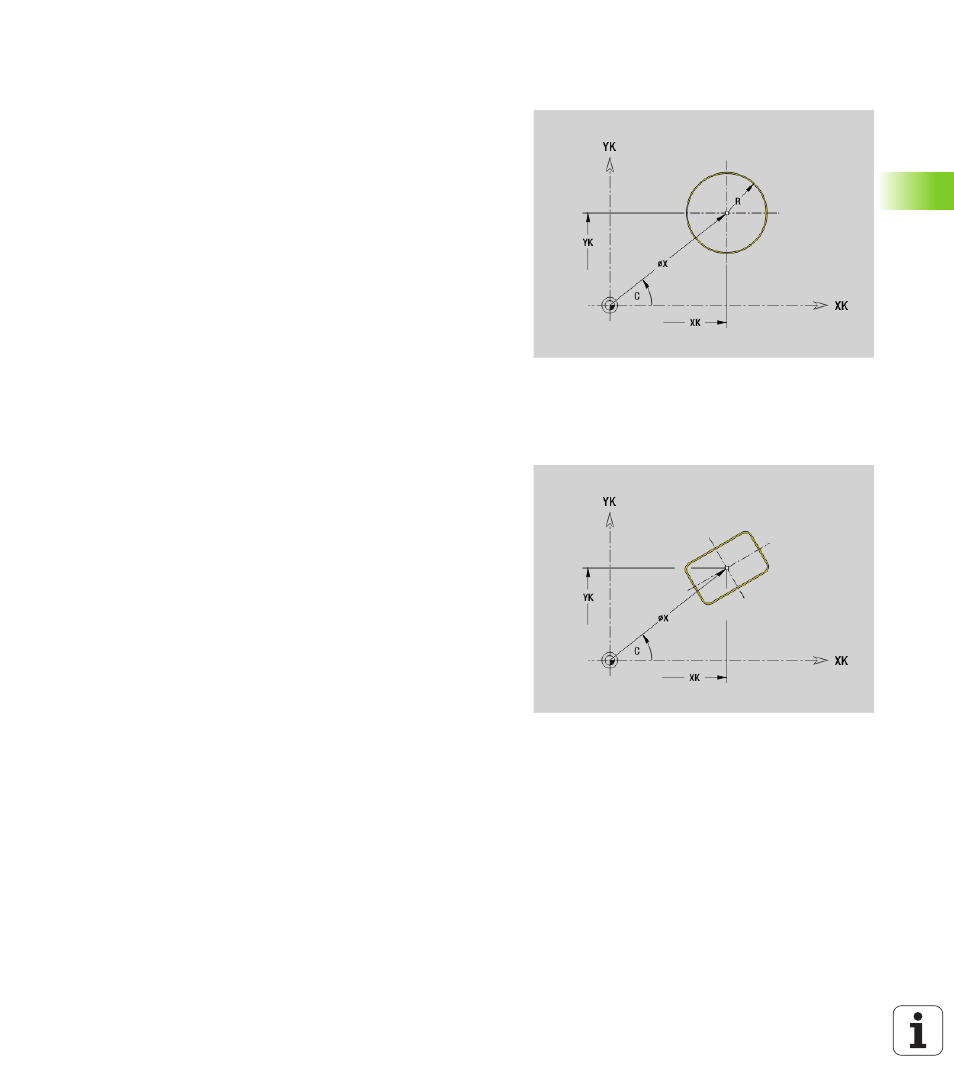

G304 define un círculo completo en un contorno en la superficie
frontal o posterior. La figura se programa en combinación con G840,
G845 ó G846.
Rectángulo en la superficie frontal/parte
posterior G305
G305 define un rectángulo en un contorno en la superficie frontal o
posterior. La figura se programa en combinación con G840, G845 ó
G846.
Parámetro
XK
Centro del círculo en coordenadas cartesianas
YK Centro del círculo en coordenadas cartesianas
X Diámetro (centro en coordenadas polares)
C Ángulo (centro en coordenadas polares)
R Radio
P Profundidad/altura
 P<0: Cajera
 P>0: Isla
Parámetro
XK
Centro en coordenadas cartesianas
YK Centro en coordenadas cartesianas
X Diámetro (centro en coordenadas polares)
C Ángulo (centro en coordenadas polares)
A Ángulo respecto al eje XK (por defecto: 0°)
K Longitud
B (Altura) Anchura
R Bisel/redondeo (por defecto: 0°)
 R>0: Radio del redondeo
 R<0: Anchura del bisel
P Profundidad/altura
 P<0: Cajera
 P>0: Isla
