214 Programación DIN
4.4 Element
o
s de f
o
rm
as del cont
or
no de t
o
rn
eado
Entalladura con forma K (H=9)

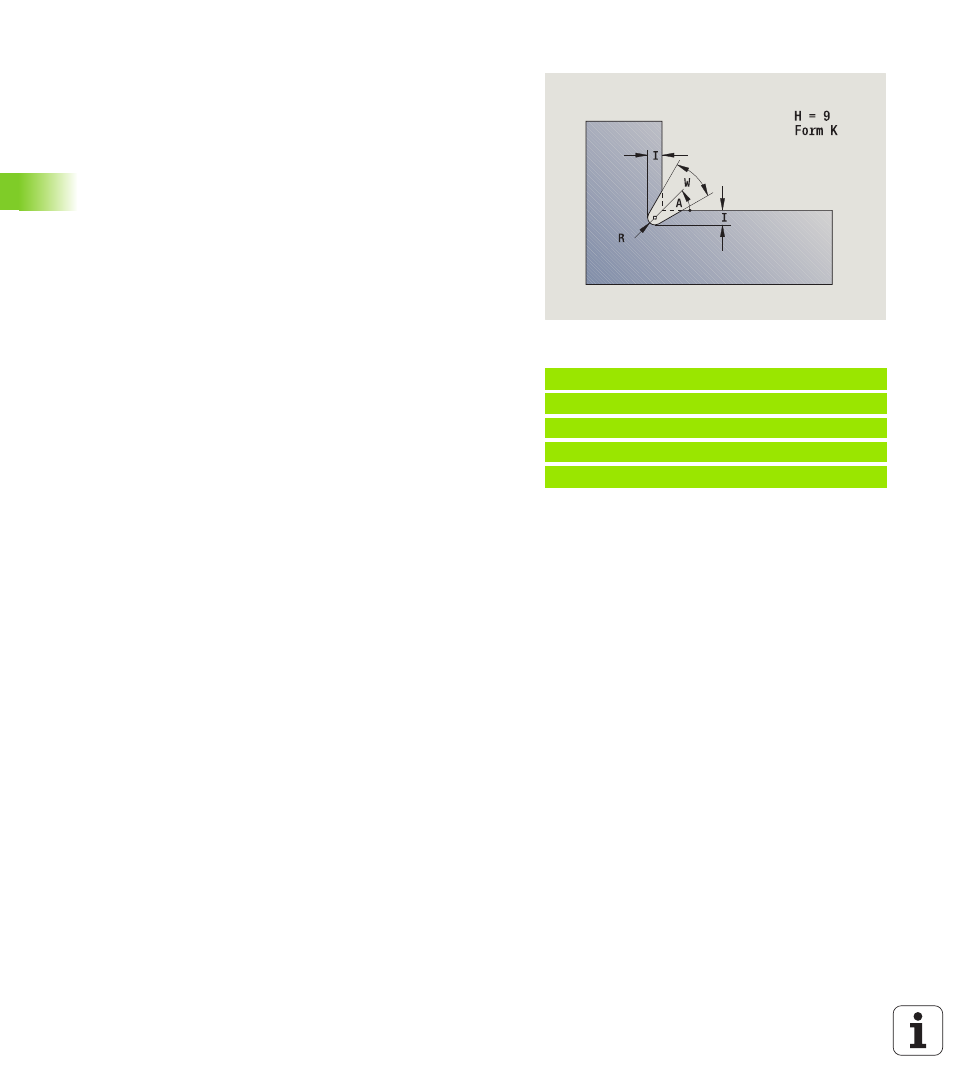

Ejemplo: Llamada a G25-Geo forma K
. . .
N.. G1 Z-15 [elemento longitudinal]
N.. G25 H9 I1 R0.8 W40 [forma K]
N.. G1 X20 [elemento transversal]
. . .
Parámetro
H
Entalladura forma K: H=9
I Profundidad de entalladura
R Radio de entalladura - sin datos: el elemento circular no se
mecaniza
W Ángulo de entalladura
A Ángulo respecto al eje longitudinal (por defecto: 45°)
BE, BF, BD, BP y BH (Ver “Atributos de mecanizado para los
elementos de forma” en pág. 199)
