242 Programación DIN
4.8 Cont
or
nos en superficie lat
e
ra
l

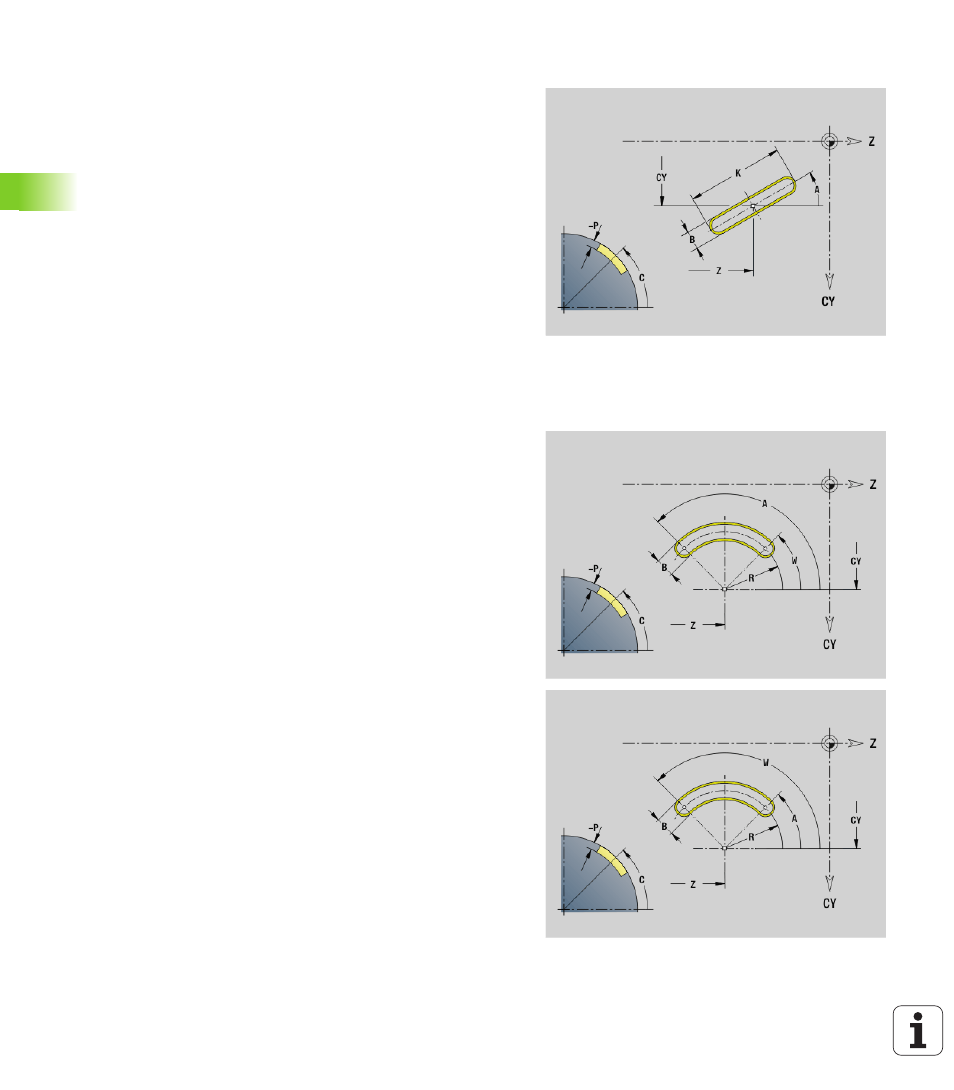

Ranura lineal en superficie lateral G311-Geo
G311 define una ranura lineal en un contorno en superficie lateral.
Ranura circular en superficie lateral G312-/G313-
Geo
G312/G313 define una ranura circular en un contorno en superficie
lateral
 G312: ranura circular en sentido horario
 G313: ranura circular en sentido antihorario
Parámetro
Z
Centro (posición Z)
CY Centro como "medida lineal"; referencia: desarrollo de la
superficie lateral en "diámetro de referencia"
C Centro (ángulo)
A Ángulo respecto al eje Z (por defecto: 0°)
K Longitud de la ranura
B Anchura de la ranura
P Profundidad de la cajera (por defecto: "P" tomada de G308
Parámetro
Z
Centro
CY Centro como "medida lineal"; referencia: desarrollo de la
superficie lateral en "diámetro de referencia"
C Centro (ángulo)
R Radio, referencia: trayectoria del centro de la ranura
A Ángulo inicial; referencia: eje Z; (por defecto: 0°)
W Ángulo final; referencia: eje Z
B Anchura de la ranura
P Profundidad de la cajera (por defecto: "P" tomada de G308
