HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 513
6.4 Planos de mecanizado
6.4 Planos de mecanizado

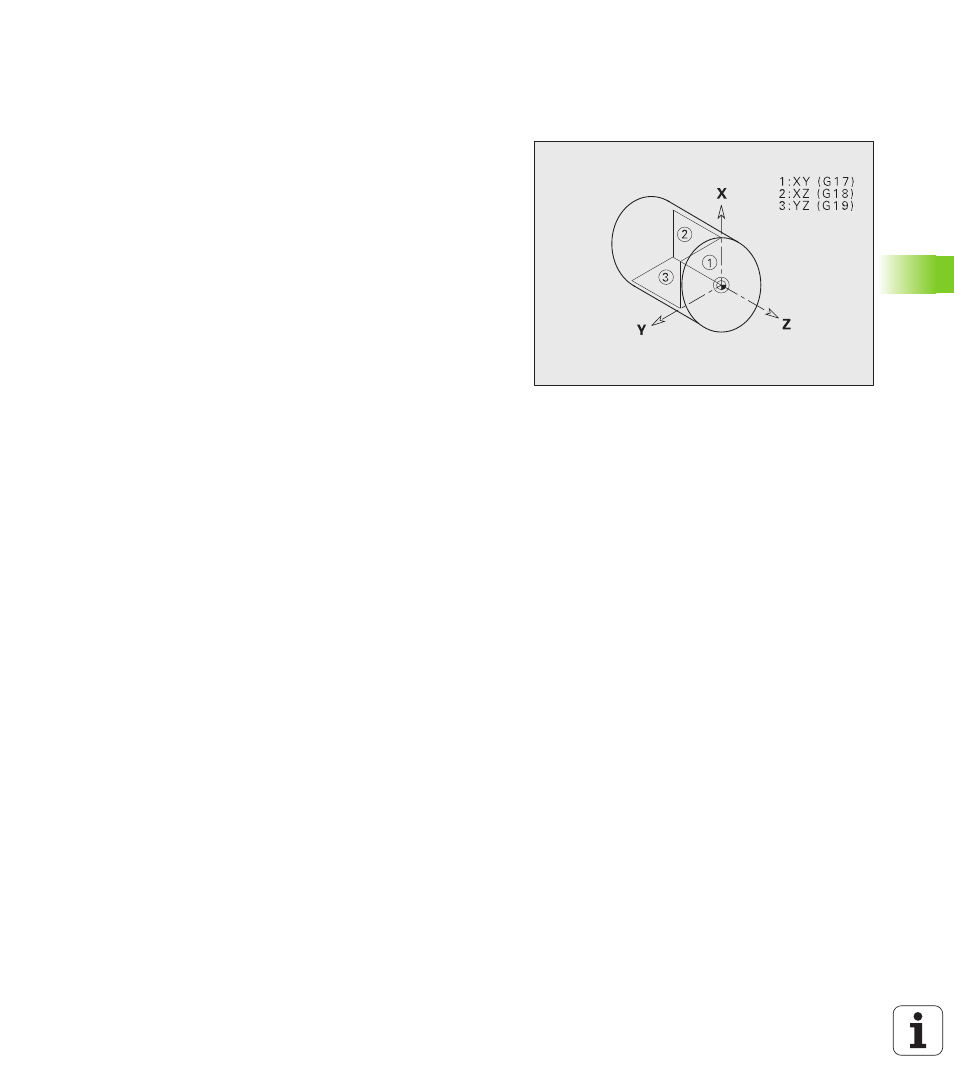

Mecanizados del eje Y
Determinar el plano de mecanizado al programar torneados o fresados
con el eje Y.
Si no se programa el plano de mecanizado, el Control numérico
supone que se trata de un torneado o un fresado con el eje C (G18
Plano XZ).
G17 Plano XY (superficie frontal o posterior)
El mecanizado en los ciclos de fresado se realiza en el plano XY y la
aproximación en los ciclos de fresado y taladrado en la dirección Z.
G18 Plano XZ (torneado)
En el plano XZ se realiza el "torneado normal", el taladrado y el fresado
con el eje C.
G19 Plano YZ (vista en planta/superficie)
El mecanizado en los ciclos de fresado se realiza en el plano YZ y la
aproximación en los ciclos de fresado y taladrado en la dirección X.
