296 Programación DIN
4.1
8
Definiciones de cont
or
no en la sección del mecanizado
Polígono de la superficie frontal/posterior G307
G307 define un polígono en un contorno de la superficie frontal o
posterior. La figura se programa en combinación con G840, G845 ó
G846.
Ranura lineal en superficie lateral G311
G311 define una ranura lineal en un contorno en superficie lateral. La
figura se programa en combinación con G840, G845 ó G846.

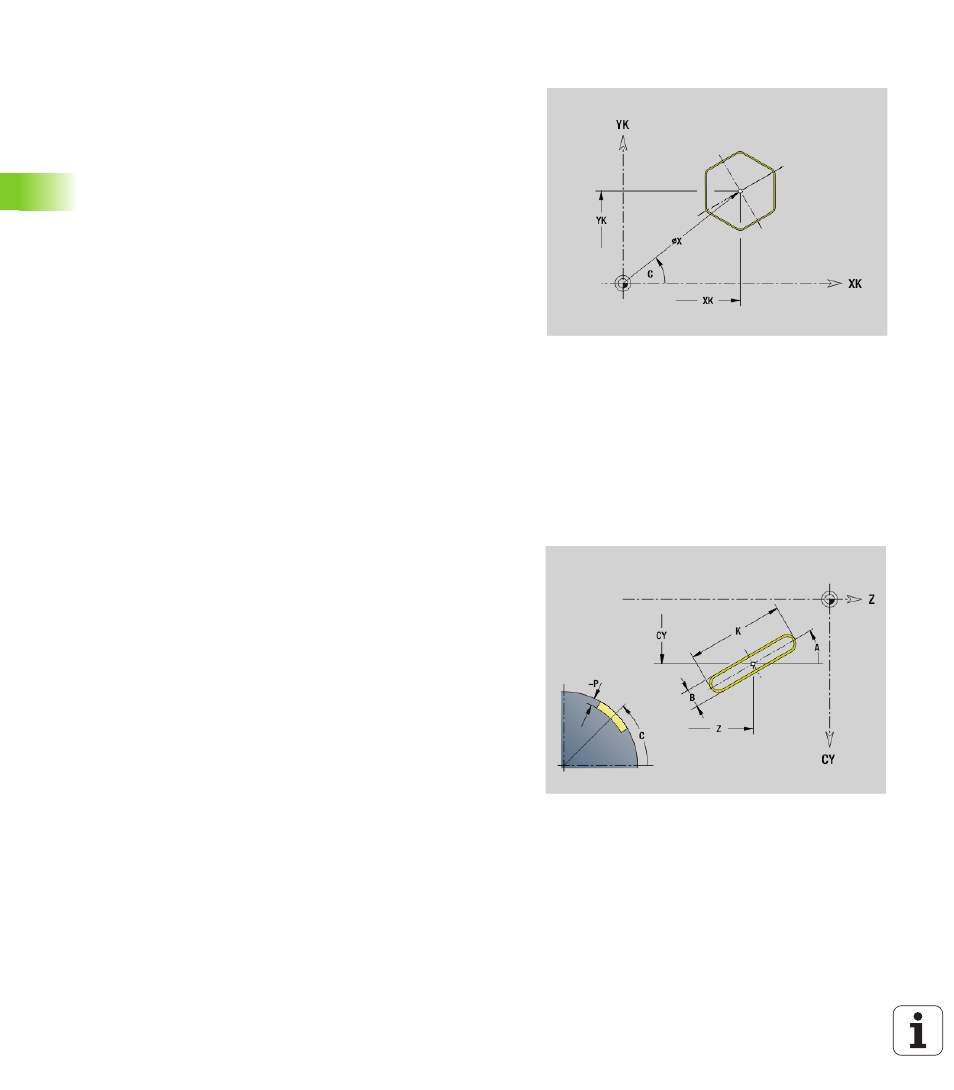

Parámetro
XK
Centro en coordenadas cartesianas
YK Centro en coordenadas cartesianas
X Diámetro (centro en coordenadas polares)
C Ángulo (centro en coordenadas polares)
A Ángulo de un lado del polígono respecto al eje XK (por defecto:
0°)
Q Número de aristas (Q > 2)
K Longitud de aristas
 K>0: Longitud de arista
 K<0: Diámetro de círculo interior
R Bisel/redondeo (por defecto: 0°)
 R>0: Radio del redondeo
 R<0: Anchura del bisel
P Profundidad/altura
 P<0: Cajera
 P>0: Isla
Parámetro
Z
Centro (posición Z)
CY Centro como "medida lineal"; referencia: desarrollo de la
superficie lateral en "diámetro de referencia"
C Centro (ángulo)
A Ángulo respecto al eje Z (por defecto: 0°)
K Longitud de la ranura
B Anchura de la ranura
P Profundidad de la cajera
