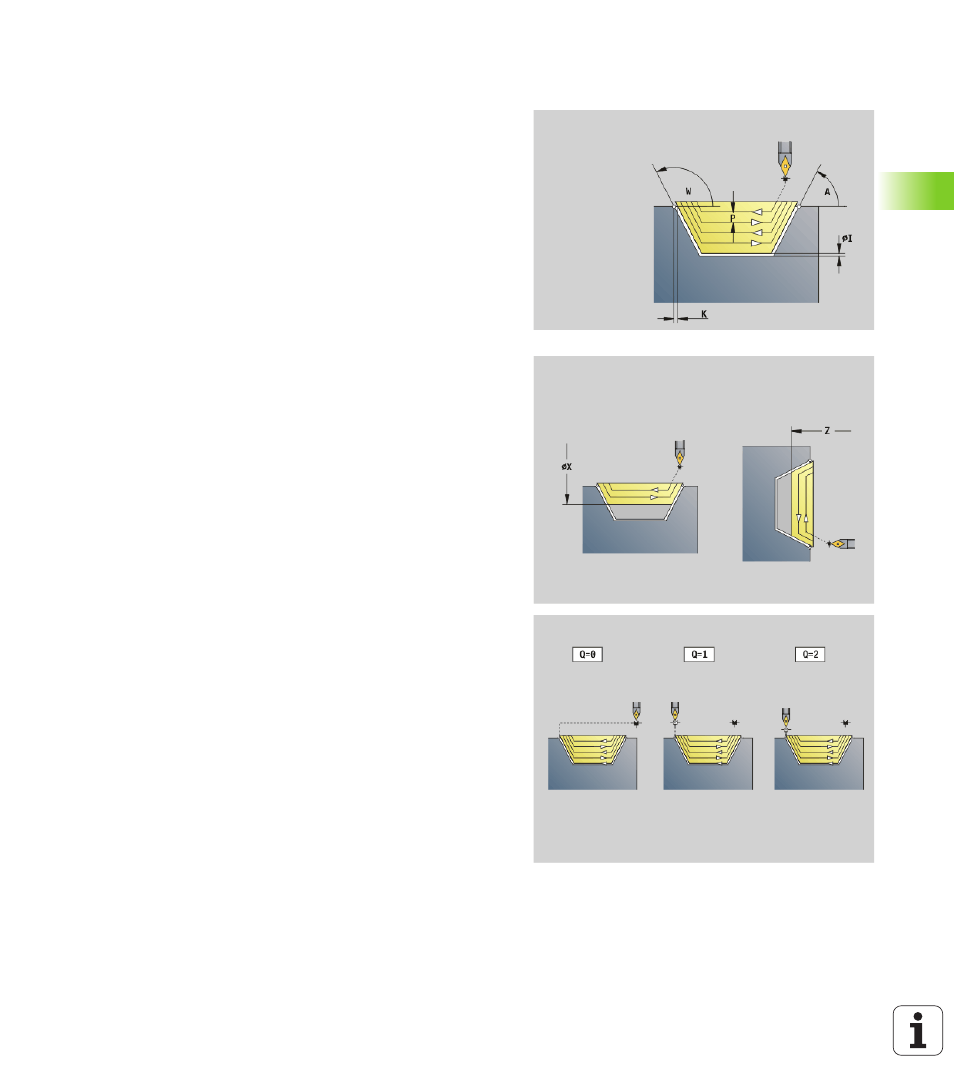

Paralelo al contorno con herramienta neutral
G835
G835 desbasta paralelo al contorno y bidireccional el sector del
contorno descrito en "ID" mediante "NS, NE" (Ver “Trabajar con ciclos
referidos al contorno” en pág. 268). El contorno a mecanizar puede
contener varios fondos. Si es preciso, se subdivide en varias áreas la
superficie a mecanizar.
Parámetro
ID
Contorno auxiliar - Número identificativo del contorno que se
desea mecanizar
NS Número de bloque inicial (comienzo del segmento de
contorno)
NE Número de bloque final (final del segmento de contorno)
 NE sin programar: el elemento de contorno NC se mecaniza
en la dirección de definición del contorno.
 NS=NE programado: el elemento de contorno NS se
mecaniza en dirección opuesta a la de definición del
contorno.
P Alimentación máxima
I Sobremedida en dirección X (cota de diámetro) - (por defecto:
0)
K Sobremedida en dirección Z (por defecto: 0)
X Limitación del corte en dirección X (cota de diámetro) - (por
defecto: no se limita el corte)
Z Limitación del corte en dirección Z (por defecto: no se limita el
corte)
A Ángulo de aproximación (referencia: eje Z) - (por defecto: 0°/
180°; paralelo al eje Z, o en herramientas de aplanado paralelo
al eje X)
W Ángulo de salida (referencia: eje Z) - (por defecto: 90°/270°; en
ángulo recto al eje Z, o en herramientas de aplanado en ángulo
recto al eje X)
Q Tipo de retirada al finalizar el ciclo (por defecto: 0)
 0: volver al punto de inicio (primero en dirección X, después
en Z)
 1: posiciona antes del contorno acabado
 2: se retira a la distancia de seguridad y se detiene
V Identificación Comienzo/Final (por defecto: 0) Se mecaniza un
bisel/redondeo:
 0: al comienzo y al final
 1: al principio
 2: al final
 3: sin mecanizado
 4: se mecaniza el bisel/redondeo - no el elemento básico
(condición previa: segmento de contorno con un elemento)
