208 Programación DIN
4.4 Element
o
s de f
o
rm
as del cont
or
no de t
o
rn
eado

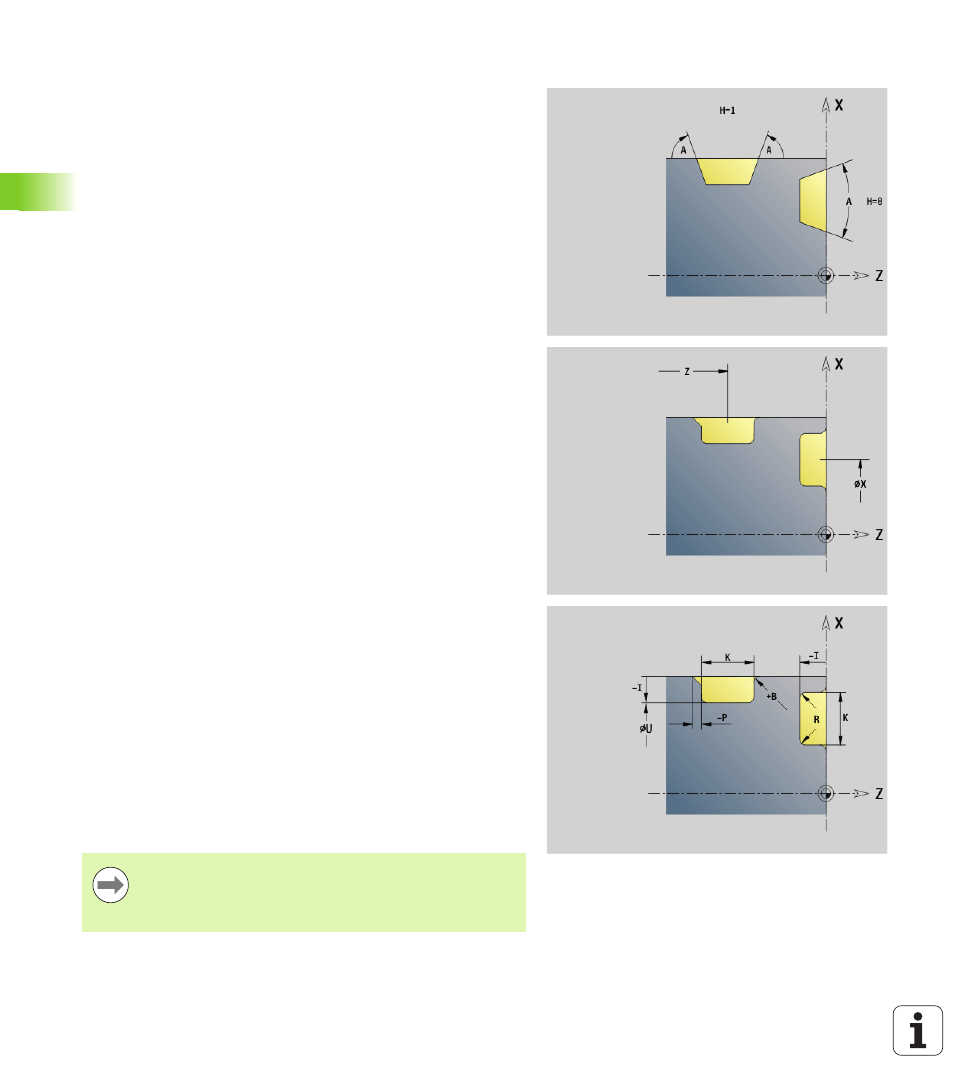

Profundización (penetración) (general) G23-Geo
G23 define una profundización sobre un elemento lineal de referencia
anteriormente programado. El elemento de referencia puede estar
dispuesto oblicuo.
Parámetro
H
Tipo de profundización (por defecto: 0)
 0: profundización simétrica
 1: Torneado libre
X Centro en la profundización en superficie refrentada (cota de
diámetro)
Sin datos: se calcula la posición
Z Centro en la profundización en superficie lateral
Sin datos: se calcula la posición
I Profundidad y posición de profundización
 I>0: profundización a la derecha del elemento de referencia
 I<0: profundización a la izquierda del elemento de referencia
K Anchura de profundización (sin bisel/redondeo)
U Diámetro de profundización (diámetro en el fondo de la
profundización). Utilizar U sólo cuando el elemento de referencia
sea paralelo al eje -Z.
A Ángulo de profundización (por defecto: 0)
 H=0: ángulo entre flancos de profundización (0° <= A < 180° )
 H=1: ángulo entre la recta de referencia y el flanco de
profundización (0° < A <= 90° )
B Radio exterior/bisel en vértice próximo al punto inicial (por
defecto: 0)
 B>0: Radio del redondeo
 B<0: Anchura del bisel
P Radio exterior/bisel en esquina alejada del punto de partida (por
defecto: 0)
 P>0: Radio del redondeo
 P<0: Anchura del bisel
R Radio interior en ambas esquinas de la entalladura (por defecto:
0)
BE, BF, BD, BP y BH (Ver “Atributos de mecanizado para los
elementos de forma” en pág. 199)
FP
No mecanizar elemento (únicamente necesario para
TURN PLUS):
 1: no editar la profundización
El Control numérico basa la profundidad de la
profundización en el elemento de referencia. El fondo de
la profundización transcurre paralelo al elemento de
referencia.
