.4 Pr
ogr
amación de her
ramientas
editar las anotaciones de herramientas
Para cada anotación del segmento REVÓLVER activará el campo de
diálogo "Herramienta", introducirá el número de identificación o
aceptará el número de identificación del banco de datos de
herramienta.

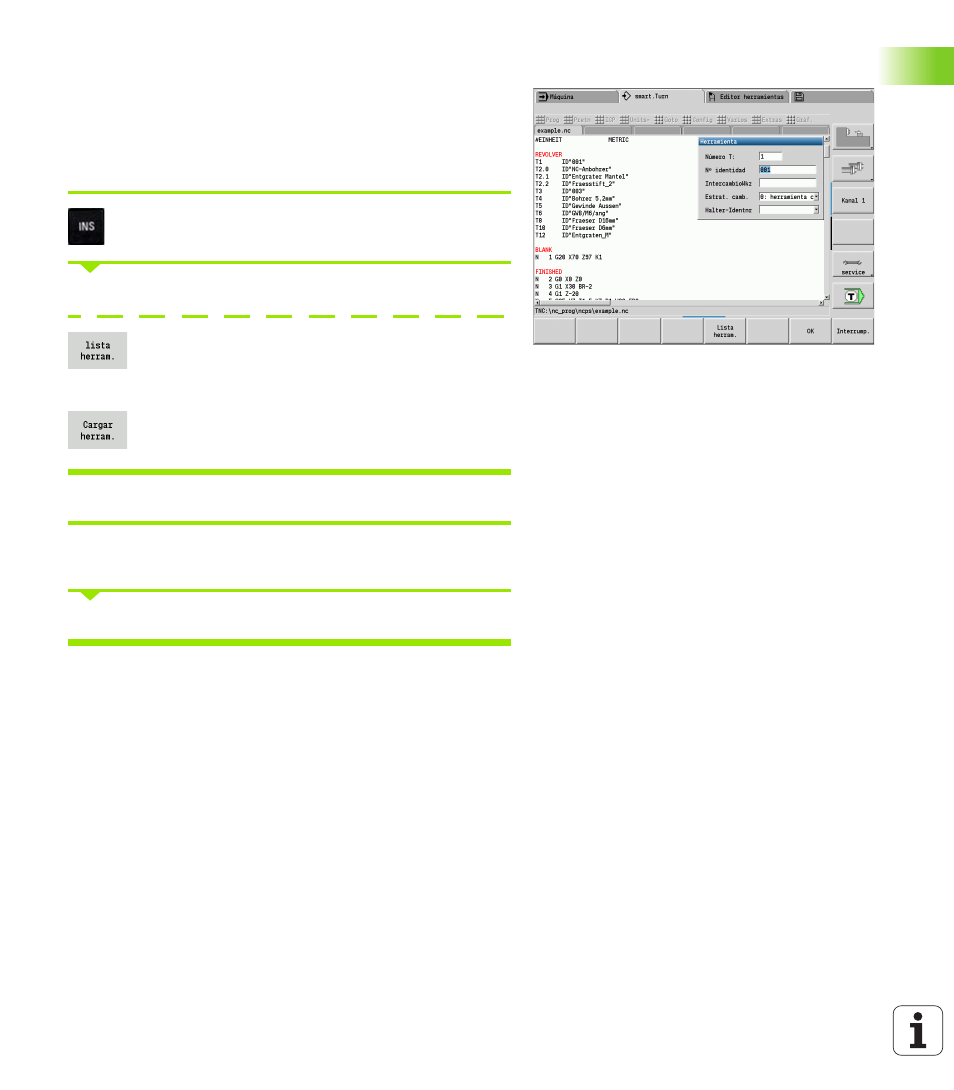

Nueva anotación de herramienta
Posicionar el cursor y pulsar la tcla INS. El editor abre
el cuadro de diálogo "Herramienta".
Anotar el número de identificación de la herramienta
Abrir el banco de datos de herramientas
Posicionar el cursor sobre la herramienta que se desee aceptar.
Aceptar el número de identificación de la herramienta
Modificar datos de la herramienta
Posicionar el cursor sobre la entrada que se desee modificar y pulsar
RETURN
Editar el cuadro de diálogo "Herramienta"
Herramientas múltiples
Una herramienta con varios puntos de referencia o con varias cuchillas
se denomina herramienta múltiple En la llamada T, al número T le
sigue ".S" para identificar la cuchilla.
Número T.S (S=0..9)
S=0 indica la cuchilla principal. Esta no hay que programarla.
Ejemplos:
 "T3" o "T3.0": posición de giro 3; cuchilla principal
 "T12.2": posición de giro 12; cuchilla 2
Parámetros de la ventana de diálogo
"herramienta"
Número T Posición en el sistema
portaherramientas
Número
identificativo Número identificativo
(referencia a la base de datos)
Herramienta de
recambio Identificación de la herramienta
que se utilizará en caso de
desgaste de la herramienta
anterior
Estrategia de
cambio  0: herramienta completa
 1: cuchilla secundaria o
cualquiera
