HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 495
6.2 Cont
or
nos en plano XY

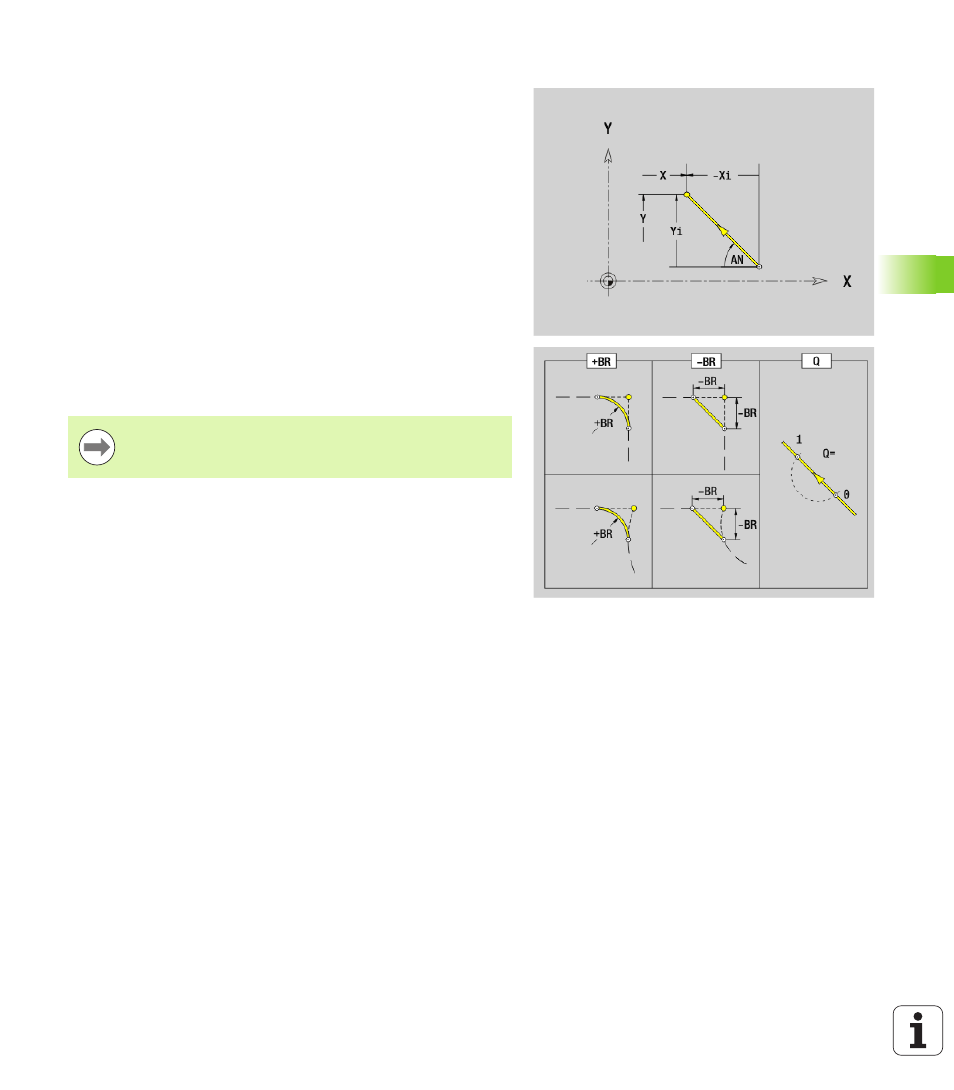

Trayectoria en el plano XY G171-Geo
G171 define un elemento lineal en un contorno en el plano XY.
Parámetro
X
Punto final (cota del radio)
Y Punto final
AN Angulo al eje X (Dirección angular véase imagen auxiliar)
Q Punto de corte. Punto final cuando el segmento rectilíneo corta
un arco de círculo (por defecto: 0):
 0: Punto de corte cercano
 1: punto de corte lejano
BR Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
 Sin datos: Transición tangencial
 BR=0: Transición no tangencial
 BR>0: Radio del redondeo
 BR<0: Anchura del bisel
Programación X, Y: en cotas absolutas, incrementales,
autoretención o "?"
